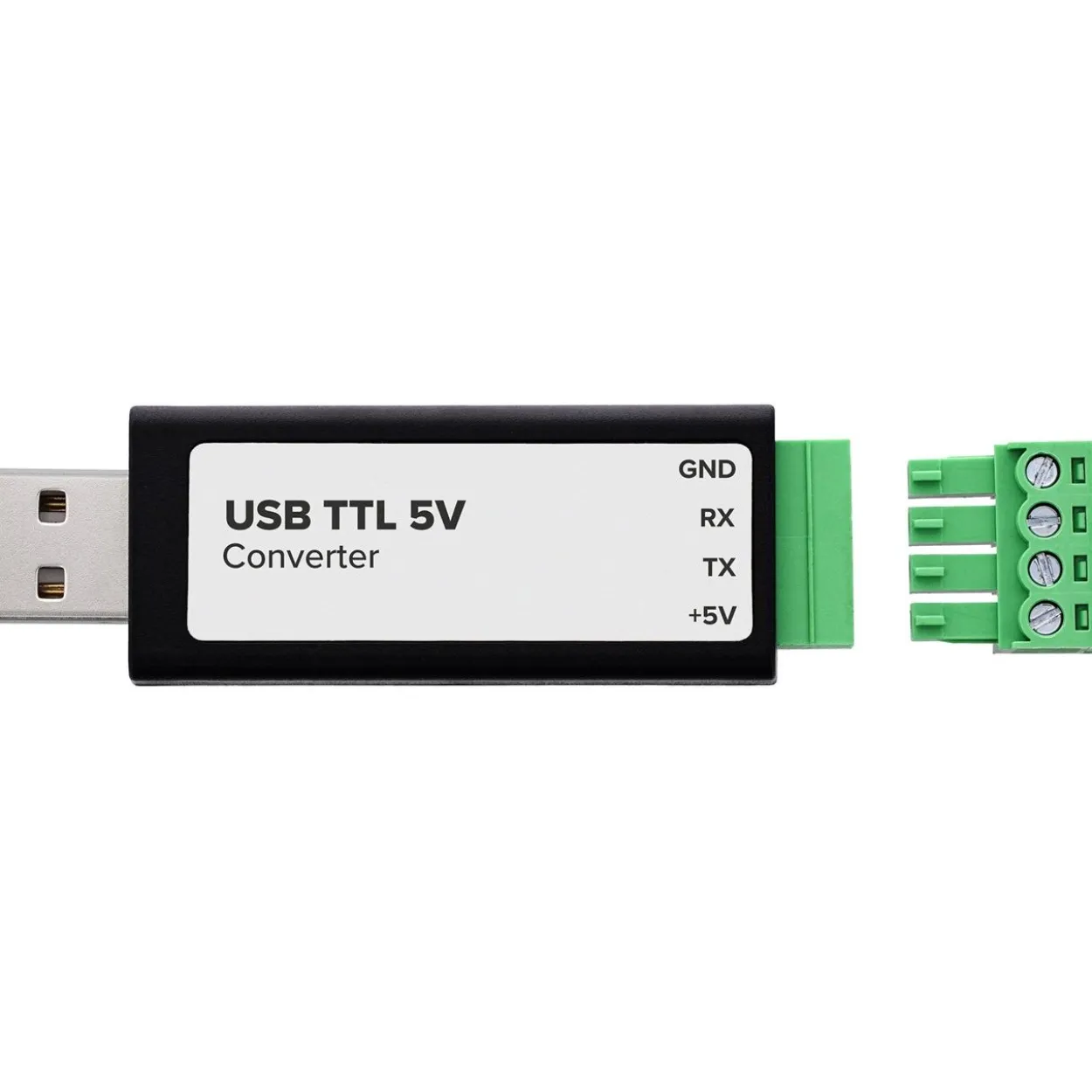

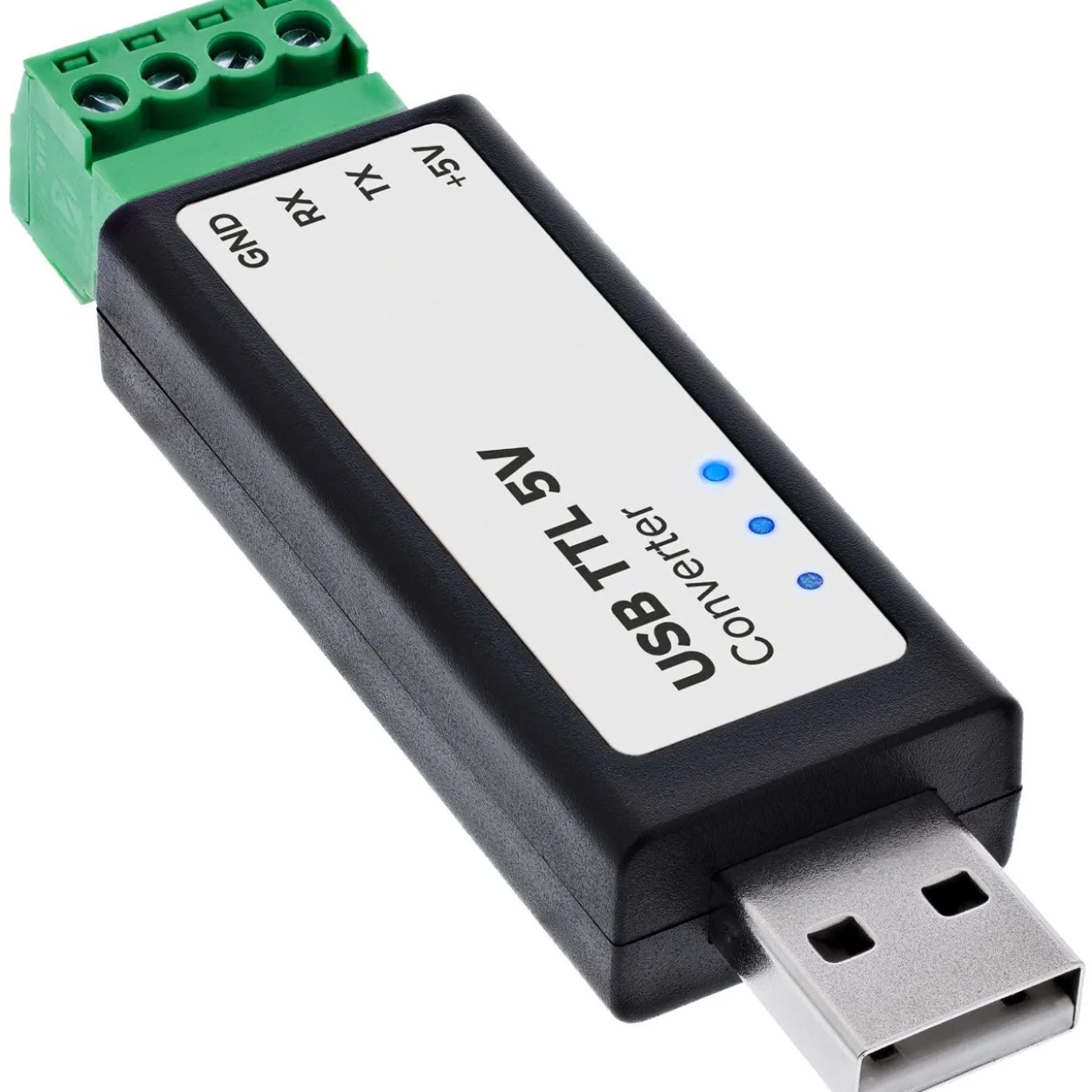

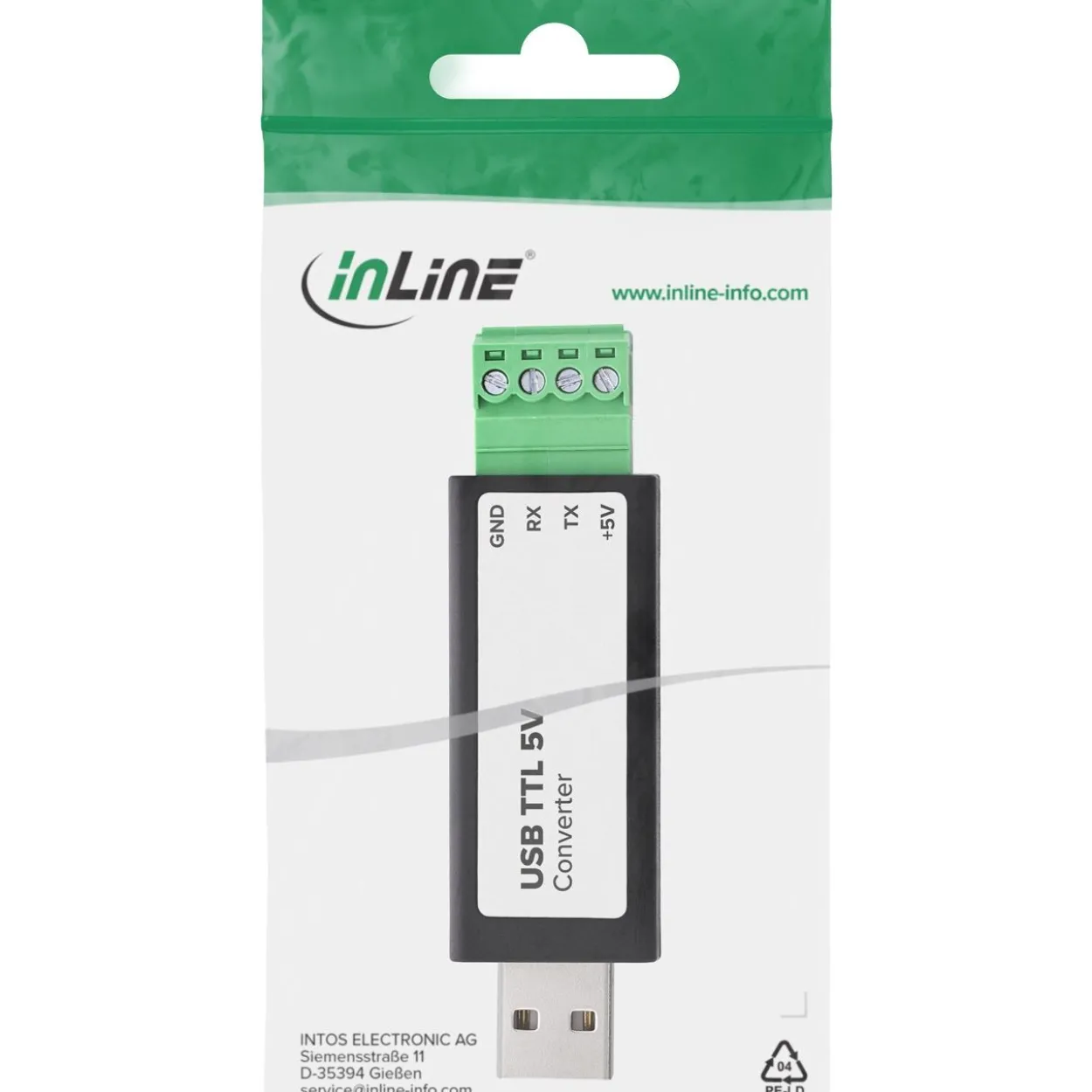

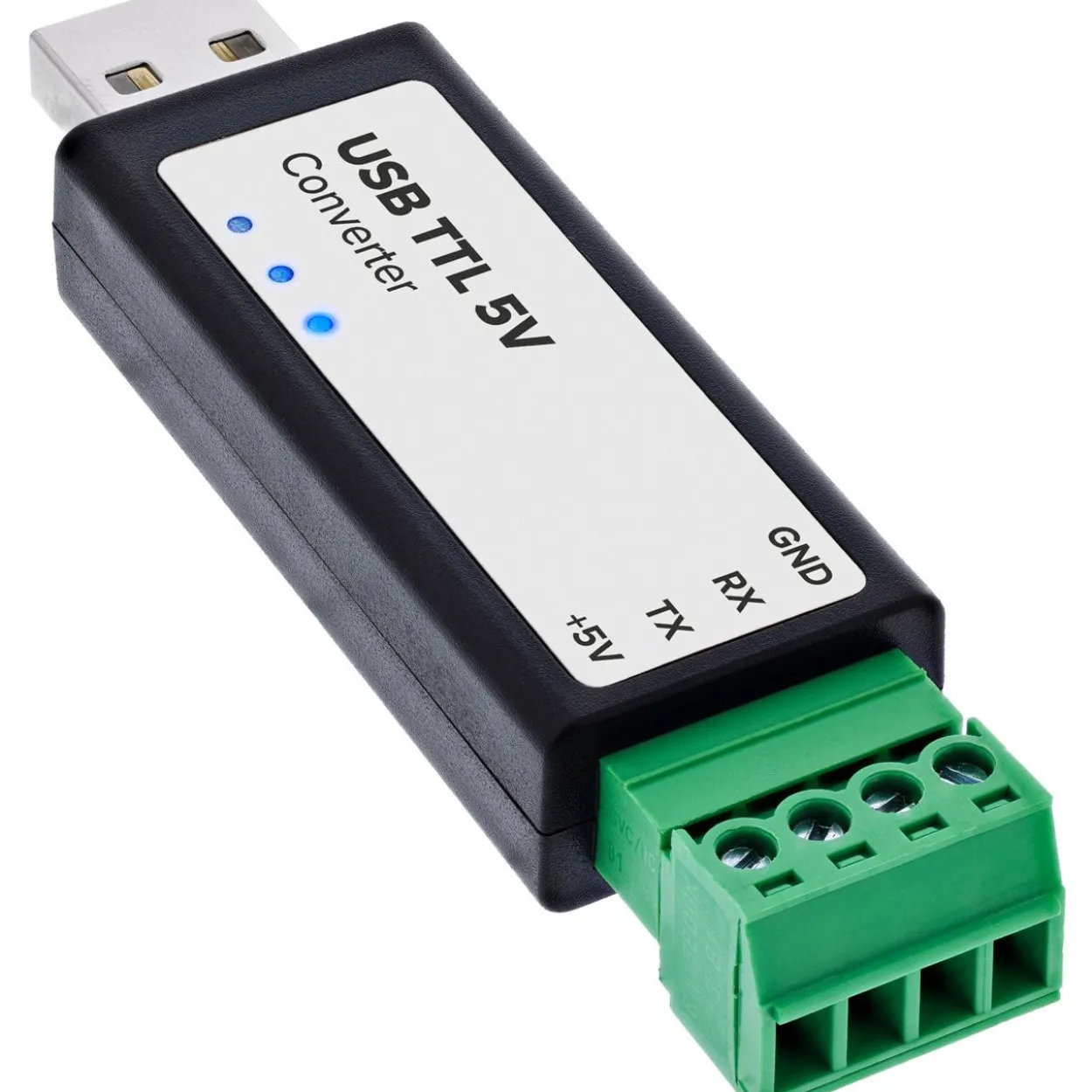

InLine USB zu TTL 5V Konverter, USB-A zu 4-pol Terminal

Artikelbeschreibung

USB zu TTL 5 V Konverter mit FTDI FT232RNL und 4-poliger UART-Schraubklemme
Zuverlässige USB-UART-Kommunikation:Der FTDI FT232RNL Chipsatz ermöglicht eine stabile Verbindung zwischen USB-Schnittstelle und Geräten mit TTL/UART-Schnittstelle über einen virtuellen COM-Port.
Einfache und sichere Verdrahtung:Die 4-polige Schraubklemme mit GND, TXD, RXD und +5 V ermöglicht einen schnellen Anschluss ohne zusätzliche Steckverbinder.
Integrierte Schutzfunktionen:PTC-Sicherungen, ESD-Schutz sowie Schutzdioden an den Datenleitungen tragen zu einem sicheren Betrieb und zum Schutz der angeschlossenen Hardware bei.
Flexible Einsatzmöglichkeiten:Unterstützt Baudraten von 300 b/s bis 3 Mbit/s und eignet sich für Konfiguration, Diagnose, Entwicklung sowie serielle Kommunikation mit 5 V TTL/UART-Geräten.
Direkte Spannungsversorgung:Der USB-versorgte +5 V-Ausgang kann angeschlossene Geräte mit geringer Stromaufnahme direkt versorgen und reduziert den Aufwand für eine zusätzliche Spannungsquelle.
Der InLine® USB zu TTL 5 V Konverter verbindet Computer mit USB-A-Schnittstelle mit Geräten, die eine serielle TTL/UART-Schnittstelle mit festen 5 V Logikpegeln verwenden. Die Kommunikation erfolgt über einen virtuellen COM-Port und eignet sich für Konfigurations-, Diagnose- und Unterstützungaufgaben sowie für Entwicklungs- und Testumgebungen.
Der integrierte FTDI FT232RNL Chipsatz sorgt für eine zuverlässige Datenübertragung. Über die 4-polige Schraubklemme werden GND, TXD, RXD und +5 V komfortabel angeschlossen. Dadurch lässt sich der Konverter schnell in bestehende Systeme integrieren.
Zum Schutz der angeschlossenen Hardware verfügt der Konverter über eine 200 mA PTC-Sicherung am USB-Anschluss, eine rückstellbare PTC-Sicherung für den +5 V-Ausgang sowie ESD-Schutz und Schutzdioden an den Datenleitungen. Statusanzeigen für Betrieb, Senden und Empfangen erleichtern die Inbetriebnahme und die Kontrolle der Datenkommunikation.
Der direkt aus der USB-Versorgung bereitgestellte +5 V-Ausgang eignet sich zur Versorgung angeschlossener Mikrocontroller oder anderer Peripheriegeräte mit geringer Stromaufnahme.
Produkttyp: USB zu TTL 5 V Konverter
Chipsatz: FTDI FT232RNL
Hostanschluss: USB-A
Geräteanschluss: TTL/UART Schraubklemme
Anschlussbelegung: GND, A, B, +5 V (Masse, TXD, RXD, Spannungsversorgung)
TTL-Logikpegel: 5 V fest
Baudrate: 300 b/s bis 3 Mbit/s
A-Anschluss: TXD-Ausgang (Konverter ? Zielgerät)
B-Anschluss: RXD-Eingang (Zielgerät ? Konverter)
+5 V-Ausgang: USB-versorgter 5 V-Ausgang für Geräte mit geringer Stromaufnahme
Maximale USB-Kabellänge: bis ca. 5 m
USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
TTL-Schutz: Schutzdioden an TXD- und RXD-Leitungen
+5 V-Schutz: rückstellbare PTC-Sicherung
Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen)
Unterstützte Betriebssysteme: Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows 11, Linux, macOS, Android
Betriebstemperatur: -40 °C bis +85 °C
Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
Hinweis: Der +5 V-Ausgang wird direkt aus der USB-Versorgung bereitgestellt und eignet sich zur Versorgung von Mikrocontrollern oder Peripheriegeräten mit geringer Stromaufnahme.

USB zu TTL 5 V Adapter für serielle UART-Kommunikation mit FTDI-Chipsatz Zuverlässige Datenübertragung: Der FTDI FT232RNL Chipsatz ermöglicht eine stabile USB zu TTL Kommunikation über einen virtuellen COM-Port. Ideal für Konfiguration, Diagnose und Entwicklung mit 5 V TTL/UART-Schnittstellen. Die feste Pegelanpassung sorgt für eine direkte Verbindung zu kompatiblen Geräten. Die integrierten Statusanzeigen für Betrieb, Senden und Empfangen erleichtern die Kontrolle der Datenkommunikation. Einfache Installation: Der USB zu TTL Adapter wird über USB-A angeschlossen und über eine 4-polige Schraubklemme mit GND, TXD, RXD und +5 V verbunden. Dadurch gelingt die Verdrahtung schnell und sicher. Eine zusätzliche Stromversorgung ist für den Adapter selbst nicht erforderlich und der Anschluss lässt sich unkompliziert in bestehende Systeme integrieren. Hohe Betriebssicherheit: USB-Schutz mit 200 mA PTC-Sicherung und ESD-Schutz sowie Schutzdioden an TXD- und RXD-Leitungen tragen zum Schutz angeschlossener Geräte bei. Die rückstellbare PTC-Sicherung am +5 V-Ausgang erhöht die Betriebssicherheit zusätzlich und unterstützt einen zuverlässigen Einsatz im täglichen Betrieb. Vielseitig einsetzbar: Unterstützt Baudraten von 300 b/s bis 3 Mbit/s und eignet sich für zahlreiche Anwendungen mit serieller TTL/UART-Kommunikation. Der Adapter kann für Konfiguration, Firmware-Updates, Diagnose, Fehlersuche und Datenübertragung mit kompatiblen Geräten verwendet werden und unterstützt Windows, Linux, macOS sowie Android. Praktische Spannungsversorgung: Der +5 V-Ausgang wird direkt über die USB-Versorgung bereitgestellt und kann kompatible Mikrocontroller oder Peripheriegeräte mit geringer Stromaufnahme versorgen. Dadurch reduziert sich der Verkabelungsaufwand und kleine Schaltungen lassen sich komfortabel über eine einzige USB-Verbindung betreiben. Der InLine USB zu TTL 5 V Adapter verbindet Computer mit USB-A-Anschluss mit Geräten, die eine serielle TTL/UART-Schnittstelle verwenden. Der integrierte FTDI FT232RNL Chipsatz ermöglicht eine stabile Kommunikation über einen virtuellen COM-Port und unterstützt Baudraten von 300 b/s bis 3 Mbit/s. Produkttyp: USB zu TTL 5 V Adapter Chipsatz: FTDI FT232RNL Hostanschluss: USB-A Geräteanschluss: TTL/UART Schraubklemme Anschlussbelegung: GND, A, B, +5 V (Masse, TXD, RXD, Spannungsversorgung) TTL-Logikpegel: 5 V fest Baudrate: 300 b/s bis 3 Mbit/s A-Anschluss: TXD-Ausgang (Adapter ? Zielgerät) B-Anschluss: RXD-Eingang (Zielgerät ? Adapter) +5 V-Ausgang: USB-versorgter 5 V-Ausgang für Geräte mit geringer Stromaufnahme Maximale USB-Kabellänge: bis ca. 5 m USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz TTL-Schutz: Schutzdioden an TXD- und RXD-Leitungen +5 V-Schutz: rückstellbare PTC-Sicherung Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen) Unterstützte Betriebssysteme: Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows 11, Linux, macOS, Android Betriebstemperatur: -40 C bis +85 C Luftfeuchtigkeit: 5 bis 95 RH, nicht kondensierend Hinweis: Der +5 V-Ausgang wird direkt aus der USB-Versorgung bereitgestellt und eignet sich zur Versorgung von Mikrocontrollern oder Peripheriegeräten mit geringer Stromaufnahme.
