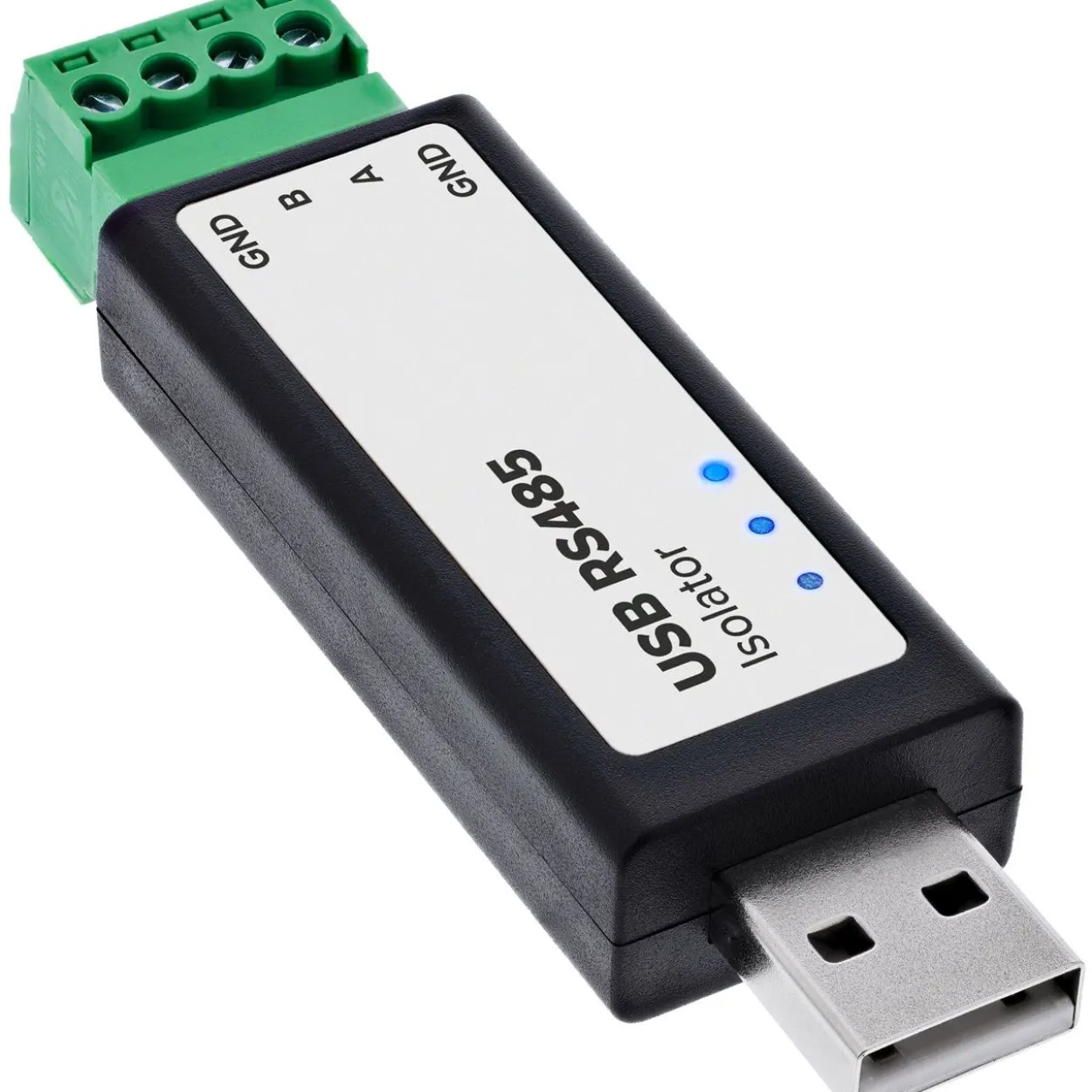

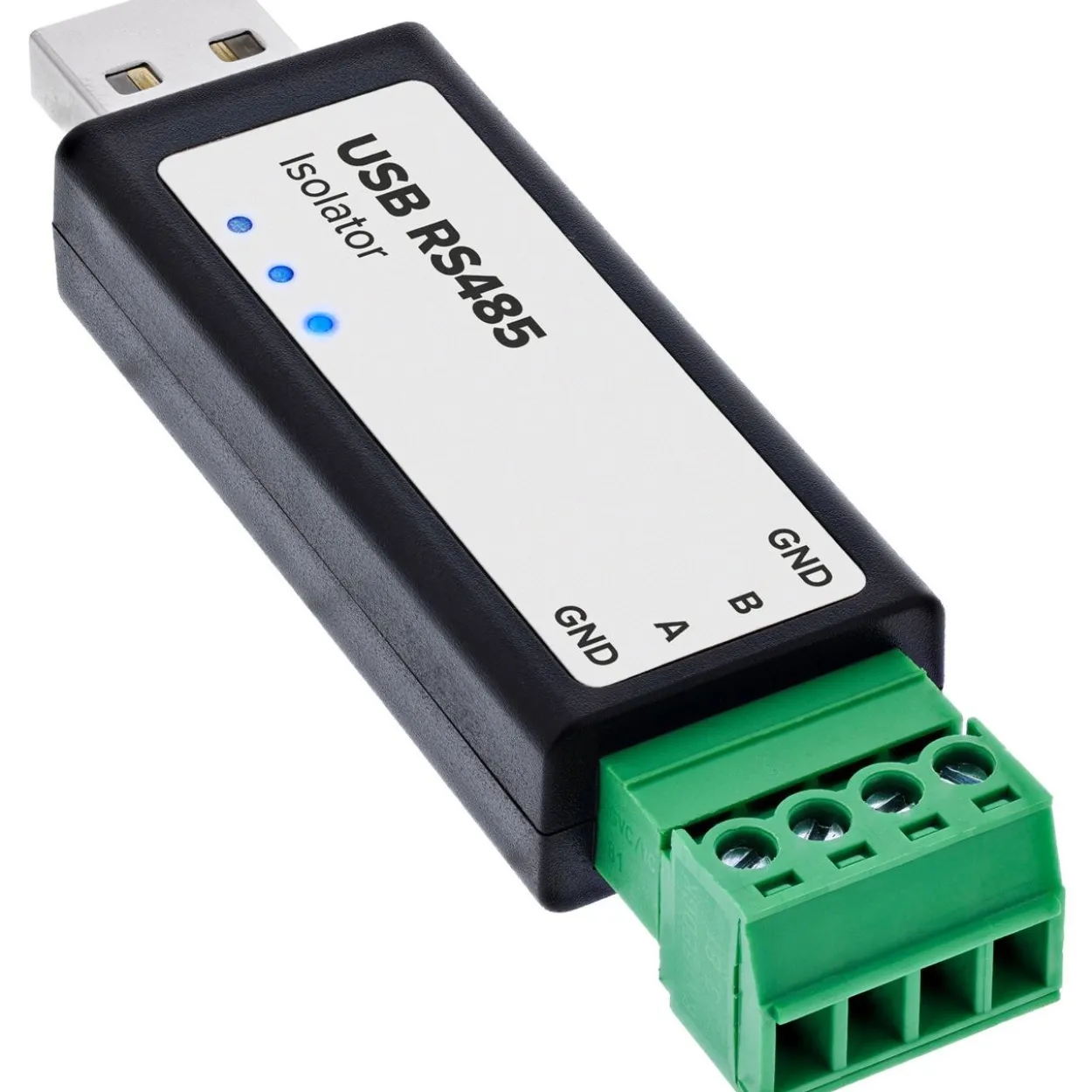

InLine USB zu Seriell RS485 Konverter mit Isolator, USB-A auf 4-pol Terminal

Artikelbeschreibung

Galvanisch getrennte USB-Anbindung für zuverlässige RS485-Kommunikation
Galvanische Trennung für mehr Betriebssicherheit:Die integrierte Isolation bis 2,5 kV schützt angeschlossene Geräte vor Potentialunterschieden, Masseschleifen und elektrischen Störungen.
Zuverlässige RS485-Kommunikation:Der FTDI FT232RNL Chipsatz ermöglicht eine stabile Datenübertragung über einen virtuellen COM-Port und unterstützt Baudraten von 300 bis 512.000 b/s.
Schnelle Inbetriebnahme:Die automatische Richtungsumschaltung erfolgt vollständig hardwareseitig. Eine Konfiguration über RTS-/CTS-Signale oder Softwarebefehle ist nicht erforderlich.
Umfangreiche Schutzfunktionen:Integrierter Überspannungs-, Blitz-, ESD- und USB-Schutz erhöht die Betriebssicherheit und schützt angeschlossene Geräte vor elektrischen Einflüssen.
Flexibel in bestehenden RS485-Netzwerken einsetzbar:Der integrierte 120 O Terminierungswiderstand sowie die Schraubklemme ermöglichen eine einfache Integration in vorhandene Bus-Systeme.
Der InLine® USB zu Seriell RS485 Konverter mit Isolator verbindet Computer mit USB-A-Schnittstelle mit Geräten und Netzwerken auf Basis des RS485-Standards. Die Kommunikation erfolgt über einen virtuellen COM-Port und eignet sich für Anwendungen in der Industrieautomation, Gebäudeautomation, Mess- und Regeltechnik, Energieerfassung sowie für Modbus-RTU-Systeme.
Die integrierte galvanische Trennung mit einer Isolationsspannung von bis 2,5 kV verhindert eine direkte elektrische Verbindung zwischen USB- und RS485-Seite. Dadurch werden Potentialunterschiede, Masseschleifen und elektrische Störungen reduziert. Dies erhöht die Betriebssicherheit insbesondere in anspruchsvollen Installationen.
Der Konverter verwendet den FTDI FT232RNL Chipsatz und unterstützt Baudraten von 300 bis 512.000 b/s. Die automatische Richtungsumschaltung im Halbduplex-Betrieb erfolgt vollständig hardwareseitig. Zusätzliche Einstellungen über RTS-/CTS-Signale oder Software sind nicht erforderlich.
Ergänzend sorgen Überspannungs-, Blitz- und ESD-Schutzfunktionen sowie eine USB-PTC-Sicherung für einen zuverlässigen Betrieb. Der integrierte 120 O Terminierungswiderstand unterstützt eine stabile Signalübertragung auf längeren RS485-Leitungen.
Produkttyp: USB zu Seriell RS485 Konverter mit Isolator
Chipsatz: FTDI FT232RNL
Hostanschluss: USB-A

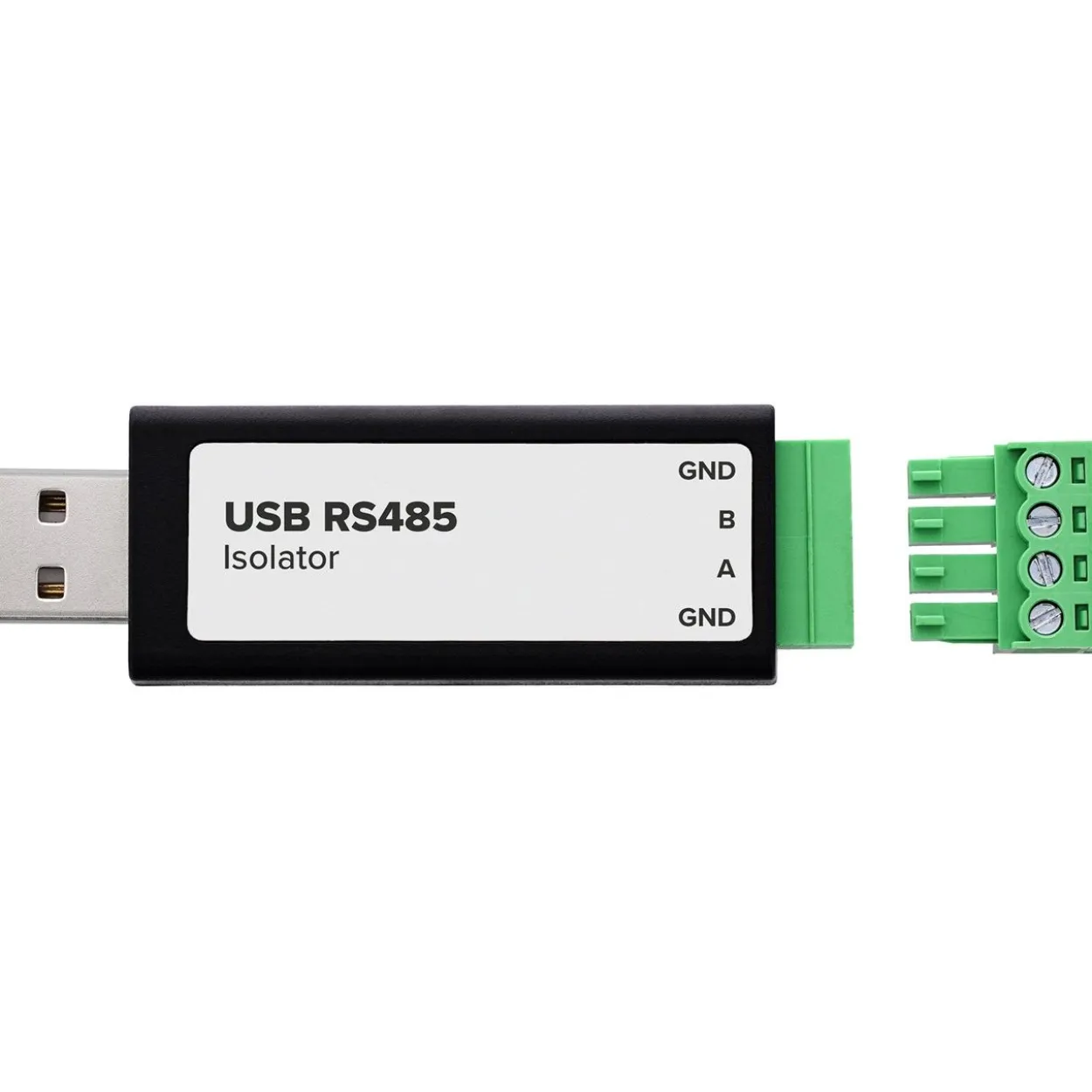

Geräteanschluss: RS485 Schraubklemme
Anschlussbelegung: GND, A, B, GND (Masse, RS485+, RS485-, zusätzliche Masse)
Baudrate: 300 bis 512.000 b/s
Übertragungsmodus: Halbduplex mit automatischer Richtungsumschaltung
Maximale RS485-Leitungslänge: bis ca. 1,2 km
Maximale USB-Kabellänge: bis ca. 5 m
Bus-Teilnehmer: bis zu 32 Geräte pro Bussegment (bei größeren Netzwerken wird ein RS485-Repeater empfohlen)
Abschlusswiderstand: integrierter 120 O Terminierungswiderstand
Signalisolation: galvanische Isolation
Isolationsspannung: bis 2,5 kV galvanische Trennung
Isolierter RS485-Transceiver: integriert
Blitzschutz: 600 W Überspannungs- und Blitzschutz
ESD-Schutz: bis 15 kV
USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
RS485-Schutz: TVS-Diode, Schutzdioden, Überspannungsschutz
Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen)
Unterstützte Betriebssysteme: Windows XP / 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
Betriebstemperatur: -40 °C bis +85 °C
Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend

Stabile und geschützte USB-Verbindung für RS485-Geräte und Modbus-Netzwerke Schützt angeschlossene Geräte: Die galvanische Trennung bis 2,5 kV reduziert Potentialunterschiede und Masseschleifen. Zusätzlich schützen Überspannungs-, Blitz- und ESD-Schutz vor elektrischen Störungen und erhöhen die Betriebssicherheit auch in anspruchsvollen Installationen. Einfache Verbindung zwischen USB und RS485: Der Adapter verbindet Computer mit USB-A-Anschluss mit RS485-Geräten über einen virtuellen COM-Port. Ideal für Modbus-RTU-Anwendungen sowie Steuerungs-, Mess- und Automatisierungssysteme. Schnell einsatzbereit: Die automatische Richtungsumschaltung im Halbduplex-Betrieb erfolgt vollständig hardwareseitig. Zusätzliche Einstellungen über RTS-/CTS-Signale oder Software sind nicht erforderlich und erleichtern die Inbetriebnahme. Zuverlässige Datenübertragung: Der FTDI FT232RNL Chipsatz unterstützt Baudraten von 300 bis 512.000 b/s. Der integrierte 120 O Terminierungswiderstand reduziert Signalreflexionen und unterstützt eine stabile Kommunikation über längere RS485-Leitungen. Vielseitig kompatibel: Unterstützt Windows XP bis Windows 11, Linux, macOS und Android. Die Schraubklemme ermöglicht eine sichere Verdrahtung und die beiden GND-Anschlüsse können für Masseverbindungen oder die Kabelschirmung genutzt werden. Der InLine USB zu Seriell RS485 Adapter mit Isolator ermöglicht die Verbindung zwischen einem Computer mit USB-A-Schnittstelle und Geräten oder Netzwerken mit RS485-Schnittstelle. Die Kommunikation erfolgt über einen virtuellen COM-Port und eignet sich für zahlreiche Anwendungen wie Modbus RTU, Gebäudeautomation, Industrieautomation sowie Mess- und Regeltechnik. Die integrierte galvanische Trennung mit einer Isolationsspannung von bis zu 2,5 kV schützt Computer und angeschlossene Geräte vor Potentialunterschieden, Masseschleifen und elektrischen Störungen. Ergänzend erhöhen Überspannungs-, Blitz- und ESD-Schutz die Betriebssicherheit auch in anspruchsvollen Umgebungen. Produkttyp: USB zu Seriell RS485 Adapter mit Isolator Chipsatz: FTDI FT232RNL Hostanschluss: USB-A Geräteanschluss: RS485 Schraubklemme Anschlussbelegung: GND, A, B, GND (Masse, RS485+, RS485-, zusätzliche Masse) Baudrate: 300 bis 512.000 b/s Übertragungsmodus: Halbduplex mit automatischer Richtungsumschaltung Maximale RS485-Leitungslänge: bis ca. 1,2 km Maximale USB-Kabellänge: bis ca. 5 m Bus-Teilnehmer: bis zu 32 Geräte pro Bussegment (bei größeren Netzwerken wird ein RS485-Repeater empfohlen) Abschlusswiderstand: integrierter 120 O Terminierungswiderstand Signalisolation: galvanische Isolation Isolationsspannung: bis 2,5 kV galvanische Trennung Isolierter RS485-Transceiver: integriert Blitzschutz: 600 W Überspannungs- und Blitzschutz ESD-Schutz: bis 15 kV USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz RS485-Schutz: TVS-Diode, Schutzdioden, Überspannungsschutz Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen) Unterstützte Betriebssysteme: Windows XP / 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android Betriebstemperatur: -40 C bis +85 C Luftfeuchtigkeit: 5 bis 95 RH, nicht kondensierend
