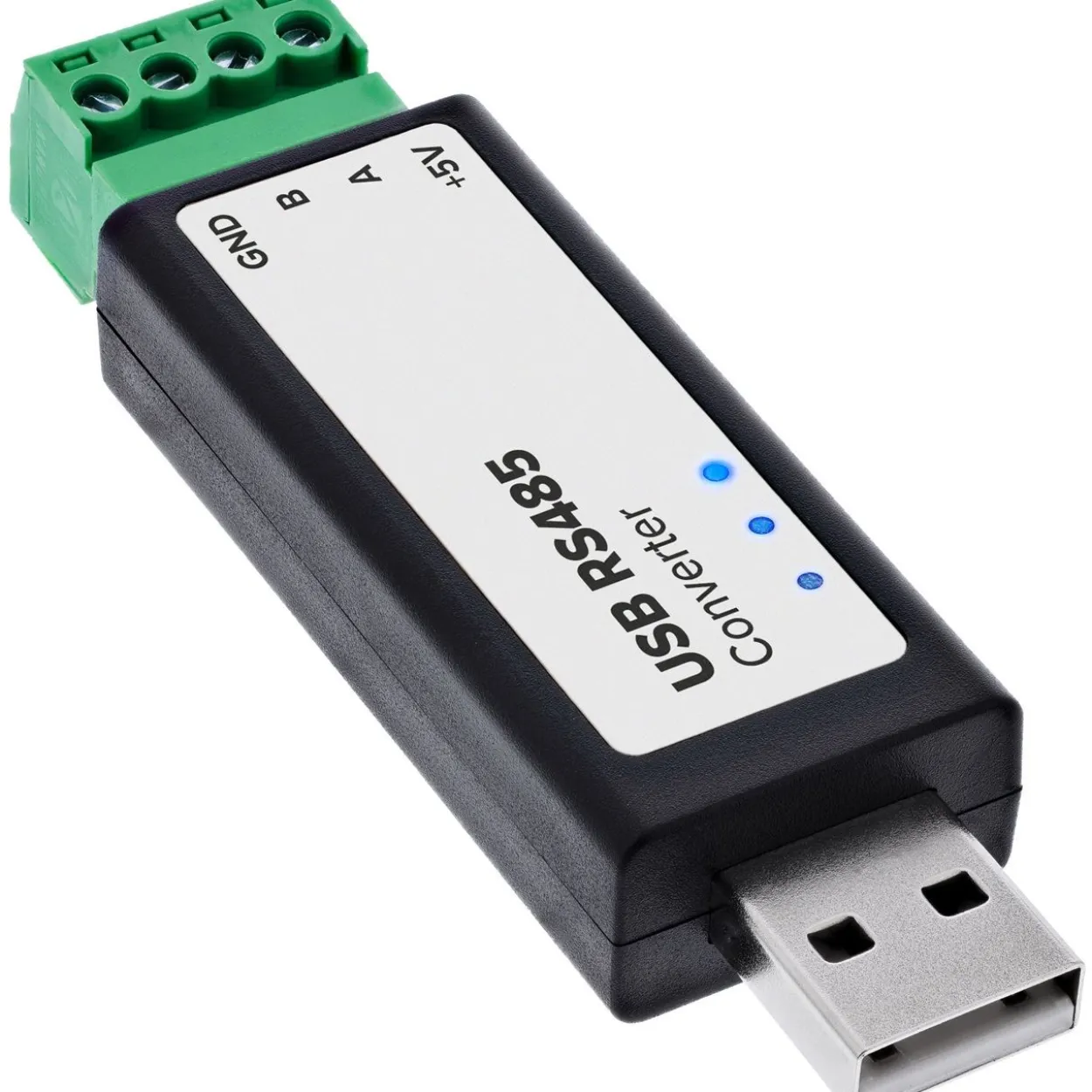

InLine USB zu Seriell RS485 Konverter mit FTDI Chipsatz

Artikelbeschreibung

Für zuverlässige RS485-Kommunikation in Modbus-RTU- und Automatisierungsanwendungen
Einfache Anbindung von RS485-Geräten:Verbindet einen Computer mit USB-A-Anschluss mit RS485-Geräten oder Bus-Systemen und ermöglicht die Kommunikation über einen virtuellen COM-Port.
Automatische Datenrichtungsumschaltung:Die hardwareseitige Umschaltung zwischen Senden und Empfangen erfolgt automatisch. Eine zusätzliche Softwarekonfiguration oder Steuerung über RTS-/CTS-Signale ist nicht erforderlich.
Hohe Betriebssicherheit:Der integrierte 120 O Terminierungswiderstand reduziert Signalreflexionen. ESD-Schutz, Schutzdioden sowie rückstellbare Sicherungen erhöhen die Zuverlässigkeit im Betrieb.
Große Kompatibilität:Unterstützt Windows XP, 7, 8, 8.1, 10 und 11 sowie Linux, macOS, Android und Windows CE und lässt sich dadurch flexibel in bestehende Systeme integrieren.
Für industrielle Kommunikationsanwendungen geeignet:Unterstützt Baudraten von 300 bis 512.000 b/s und eignet sich für Modbus-RTU-Netzwerke sowie Anwendungen in der Industrieautomation, Gebäudeautomation sowie Mess- und Regeltechnik.
Der InLine® USB zu Seriell RS485 Konverter ermöglicht die Verbindung zwischen einem Computer mit USB-A-Anschluss und Geräten oder Netzwerken mit RS485-Schnittstelle. Die Kommunikation erfolgt über einen virtuellen COM-Port und unterstützt bestehende Softwarelösungen ohne aufwendige Anpassungen.
Dank des FTDI FT232RNL Chipsatzes sowie der automatischen hardwareseitigen Richtungsumschaltung für den Halbduplex-Betrieb erfolgt die Datenübertragung ohne zusätzliche Softwarekonfiguration. Dadurch eignet sich der Konverter für Konfigurations-, Diagnose- und Kommunikationsaufgaben in Modbus-RTU-Netzwerken sowie weiteren RS485-Anwendungen.
Der integrierte 120 O Terminierungswiderstand reduziert Signalreflexionen auf längeren Busleitungen. Schutzdioden, eine rückstellbare Sicherung auf der RS485-Seite sowie eine 200 mA PTC-Sicherung und ESD-Schutz auf der USB-Seite erhöhen die Betriebssicherheit. Zusätzlich steht ein USB-versorgter +5 V-Ausgang mit bis zu 400 mA für Geräte mit geringer Stromaufnahme zur Verfügung.
Produkttyp: USB zu Seriell RS485 Konverter
Chipsatz: FTDI FT232RNL
Hostanschluss: USB-A
Geräteanschluss: RS485 Schraubklemme

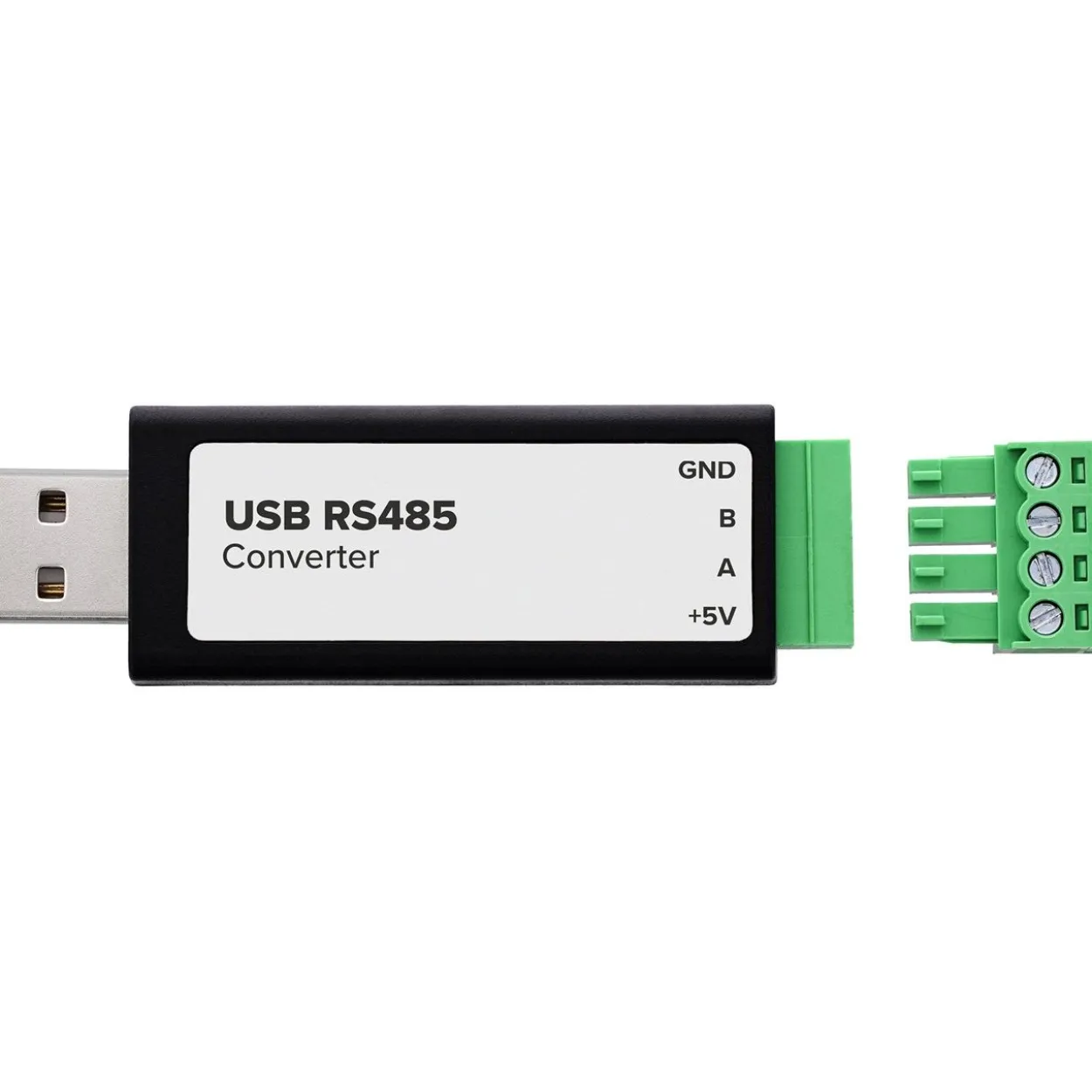

Anschlussbelegung: GND, A, B, +5 V (Masse, RS485+, RS485-, Spannungsversorgung)
Baudrate: 300 bis 512.000 b/s
Übertragungsmodus: Halbduplex mit automatischer Richtungsumschaltung
Maximale RS485-Leitungslänge: bis ca. 1,2 km
Maximale USB-Kabellänge: bis ca. 5 m
Bus-Teilnehmer: bis zu 32 Geräte pro Bussegment (bei größeren Netzwerken wird ein RS485-Repeater empfohlen)
Abschlusswiderstand: Integrierter 120 O Terminierungswiderstand
+5 V-Ausgang: USB-versorgter 5 V-Ausgang für Geräte mit geringer Stromaufnahme (max. 400 mA)
USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
RS485-Schutz: Schutzdioden, rückstellbare Sicherung

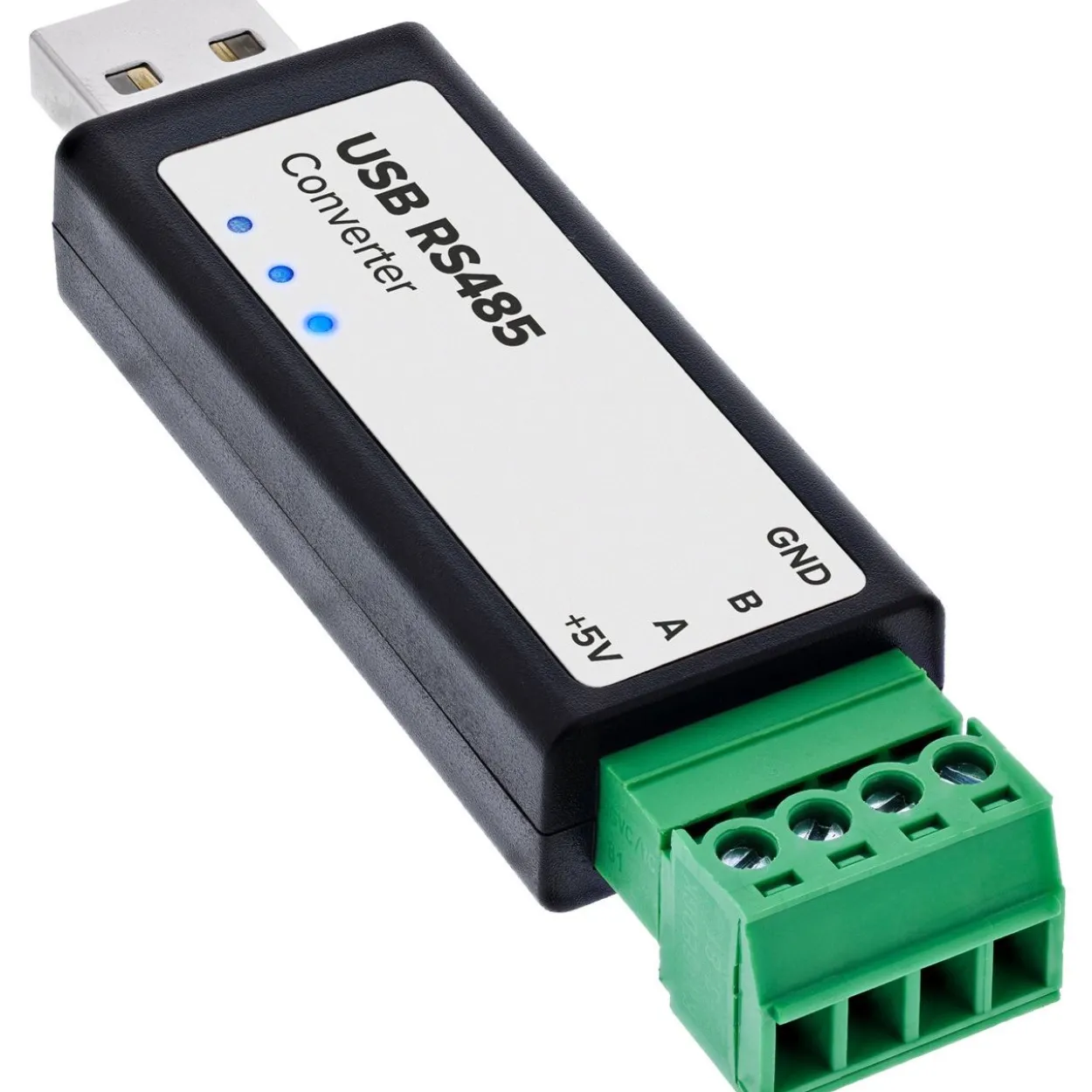

Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen)
Unterstützte Betriebssysteme: Windows XP / 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android, Windows CE
Betriebstemperatur: -40 °C bis +85 °C
Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
Der integrierte 120 O Terminierungswiderstand reduziert Signalreflexionen bei längeren Busleitungen.
Die automatische Richtungsumschaltung übernimmt die Umschaltung zwischen Senden und Empfangen vollständig hardwareseitig. Eine Konfiguration über RTS-/CTS-Signale oder Softwarebefehle ist nicht erforderlich.

USB zu RS485 Adapter für Modbus-RTU und zuverlässige serielle Datenkommunikation Einfache RS485-Kommunikation: Verbindet Computer mit USB-A-Anschluss direkt mit RS485-Geräten und Bus-Systemen. Die Kommunikation erfolgt über einen virtuellen COM-Port und ermöglicht die Nutzung bestehender Software ohne aufwendige Anpassungen. Automatische Datenübertragung: Die hardwareseitige Richtungsumschaltung übernimmt den Wechsel zwischen Senden und Empfangen selbstständig. Eine Konfiguration über RTS-/CTS-Signale oder zusätzliche Softwarebefehle ist nicht erforderlich und erleichtert die Inbetriebnahme. Für Modbus-RTU und weitere RS485-Anwendungen: Geeignet für Industrieautomation, Gebäudeautomation, Mess- und Regeltechnik sowie Energieerfassung. Unterstützt Baudraten von 300 bis 512.000 b/s und RS485-Leitungslängen bis ca. 1,2 km. Zuverlässiger Betrieb: Der integrierte 120 O Terminierungswiderstand reduziert Signalreflexionen auf längeren Busleitungen. ESD-Schutz, Schutzdioden sowie rückstellbare Sicherungen tragen zu einem sicheren Betrieb bei. Hohe Kompatibilität: Der FTDI FT232RNL Chipsatz unterstützt Windows XP, 7, 8, 8.1, 10 und 11 sowie Linux, macOS, Android und Windows CE. Zusätzlich steht ein USB-versorgter 5 V-Ausgang mit bis zu 400 mA für Geräte mit geringer Stromaufnahme zur Verfügung. Der InLine USB zu RS485 Adapter verbindet einen Computer mit USB-A-Anschluss mit Geräten und Netzwerken, die eine RS485-Schnittstelle verwenden. Die Kommunikation erfolgt über einen virtuellen COM-Port und ermöglicht die Nutzung vorhandener Software ohne umfangreiche Anpassungen. Der integrierte FTDI FT232RNL Chipsatz sorgt für eine zuverlässige Datenübertragung. Die automatische hardwareseitige Richtungsumschaltung übernimmt den Wechsel zwischen Senden und Empfangen vollständig selbstständig. Eine Konfiguration über RTS-/CTS-Signale oder Softwarebefehle ist nicht erforderlich. Produkttyp: USB zu Seriell RS485 Adapter Chipsatz: FTDI FT232RNL Hostanschluss: USB-A Geräteanschluss: RS485 Schraubklemme Anschlussbelegung: GND, A, B, +5 V (Masse, RS485+, RS485-, Spannungsversorgung) Baudrate: 300 bis 512.000 b/s Übertragungsmodus: Halbduplex mit automatischer Richtungsumschaltung Maximale RS485-Leitungslänge: bis ca. 1,2 km Maximale USB-Kabellänge: bis ca. 5 m Bus-Teilnehmer: bis zu 32 Geräte pro Bussegment (bei größeren Netzwerken wird ein RS485-Repeater empfohlen) Abschlusswiderstand: Integrierter 120 O Terminierungswiderstand +5 V-Ausgang: USB-versorgter 5 V-Ausgang für Geräte mit geringer Stromaufnahme (max. 400 mA) USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz RS485-Schutz: Schutzdioden, rückstellbare Sicherung Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen) Unterstützte Betriebssysteme: Windows XP / 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android, Windows CE Betriebstemperatur: -40 C bis +85 C Luftfeuchtigkeit: 5 bis 95 RH, nicht kondensierend Der integrierte 120 O Terminierungswiderstand reduziert Signalreflexionen bei längeren Busleitungen. Die automatische Richtungsumschaltung übernimmt die Umschaltung zwischen Senden und Empfangen vollständig hardwareseitig. Eine Konfiguration über RTS-/CTS-Signale oder Softwarebefehle ist nicht erforderlich.
