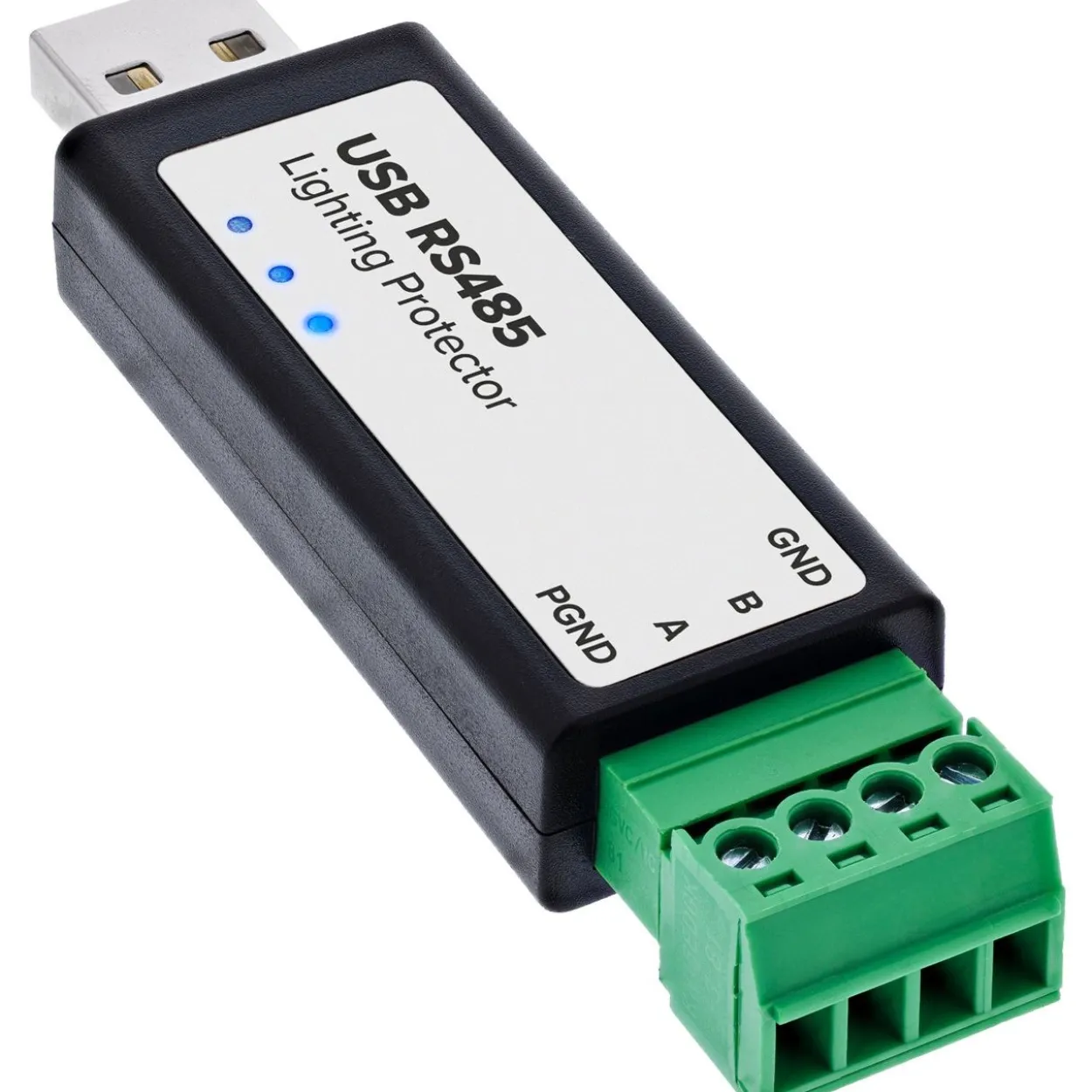

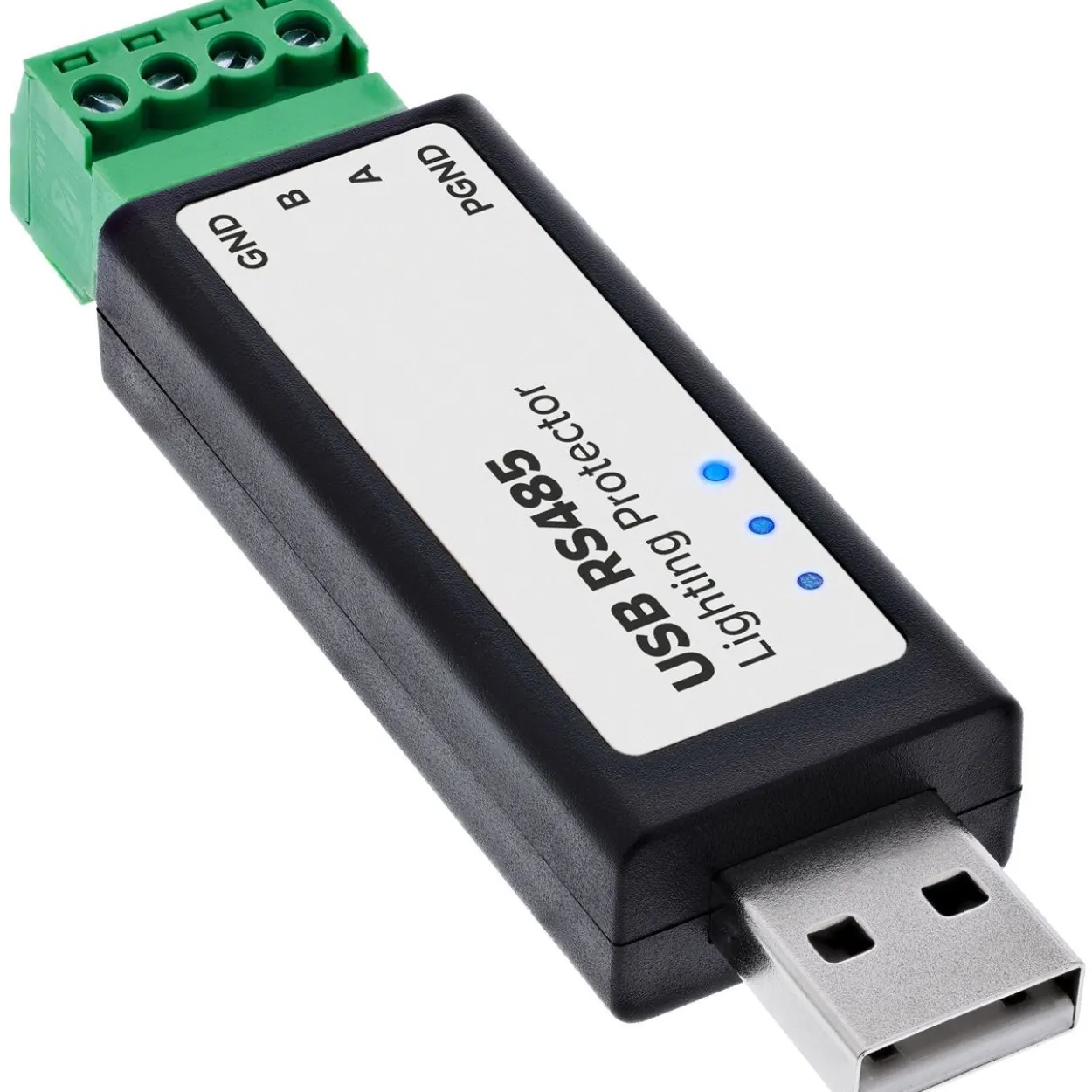

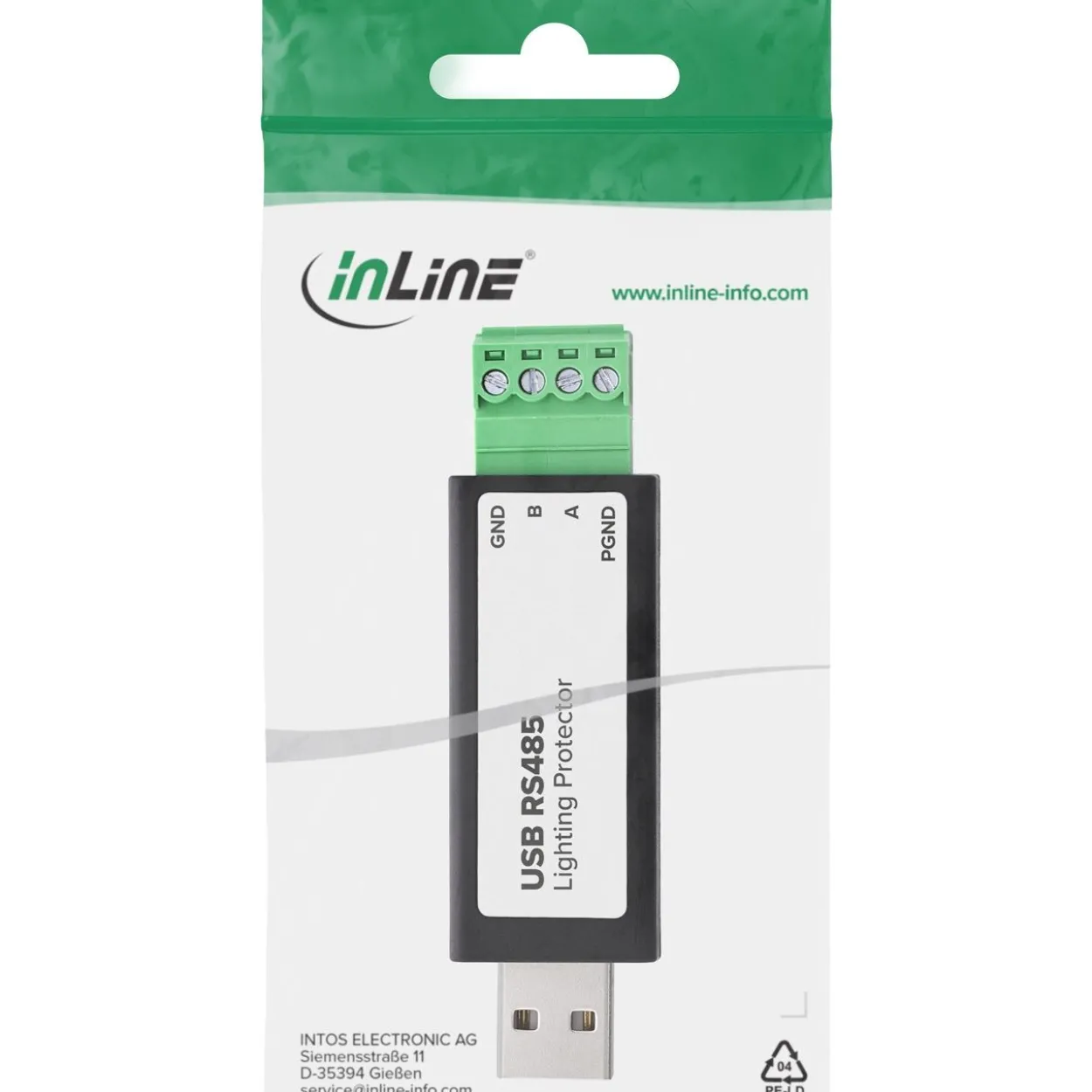

InLine USB zu Seriell RS485 Konverter mit Blitzschutz

Artikelbeschreibung

USB zu Seriell RS485 Konverter mit Blitzschutz für industrielle Kommunikation
Hohe Betriebssicherheit:Der integrierte Blitz-, Überspannungs- und ESD-Schutz schützt die RS485-Schnittstelle vor Spannungsspitzen und elektrostatischen Entladungen. Dadurch eignet sich der Konverter für Installationen mit erhöhten Anforderungen an die Störfestigkeit.
Zuverlässige RS485-Kommunikation:Der FTDI FT232RNL Chipsatz ermöglicht eine stabile USB-zu-RS485-Kommunikation über einen virtuellen COM-Port und unterstützt Baudraten von 300 bis 512.000 b/s.
Einfache Inbetriebnahme:Die automatische hardwareseitige Richtungsumschaltung übernimmt den Wechsel zwischen Senden und Empfangen im Halbduplex-Betrieb ohne zusätzliche Softwarekonfiguration oder RTS-/CTS-Steuerung.
Für lange Busleitungen geeignet:Der integrierte 120 O Terminierungswiderstand reduziert Signalreflexionen. RS485 unterstützt Leitungslängen bis ca. 1,2 km sowie bis zu 32 Geräte pro Bussegment.
Flexible Systemintegration:Der USB-A-Anschluss, die 4-polige RS485-Schraubklemme sowie die Unterstützung von Windows, Linux, macOS und Android ermöglichen den vielseitigen Einsatz in unterschiedlichsten Automatisierungsanwendungen.
Der InLine® USB zu Seriell RS485 Konverter mit Blitzschutz verbindet Computer mit USB-A-Anschluss zuverlässig mit RS485-Netzwerken und seriellen Geräten. Er eignet sich für Anwendungen in der Industrieautomation, Gebäudeautomation, Mess- und Regeltechnik, Energieerfassung sowie für Modbus-RTU-Kommunikation.
Der hochwertige FTDI FT232RNL Chipsatz stellt eine stabile Datenübertragung über einen virtuellen COM-Port bereit. Die automatische Richtungsumschaltung erfolgt vollständig hardwareseitig und vereinfacht die Inbetriebnahme, da keine zusätzliche Softwarekonfiguration erforderlich ist.
Die integrierte Schutzschaltung nach IEC 61000-4-5 schützt die RS485-Schnittstelle vor Überspannungen, indirekten Blitzeinflüssen und elektrostatischen Entladungen. Ergänzt wird dies durch Schutzdioden, eine rückstellbare Sicherung, eine 200 mA PTC-Sicherung auf der USB-Seite sowie einen galvanisch von der Signalmasse getrennten PGND-Anschluss für Kabelschirmungen oder Schutzleiterverbindungen.
Mit Baudraten bis 512.000 b/s, Leitungslängen bis ca. 1,2 km und einem integrierten 120 O Terminierungswiderstand eignet sich der Konverter für zuverlässige RS485-Kommunikation auch in anspruchsvollen Installationen.
Produkttyp: USB zu Seriell RS485 Konverter mit Blitzschutz
Chipsatz: FTDI FT232RNL
Hostanschluss: USB-A
Geräteanschluss: RS485 Schraubklemme

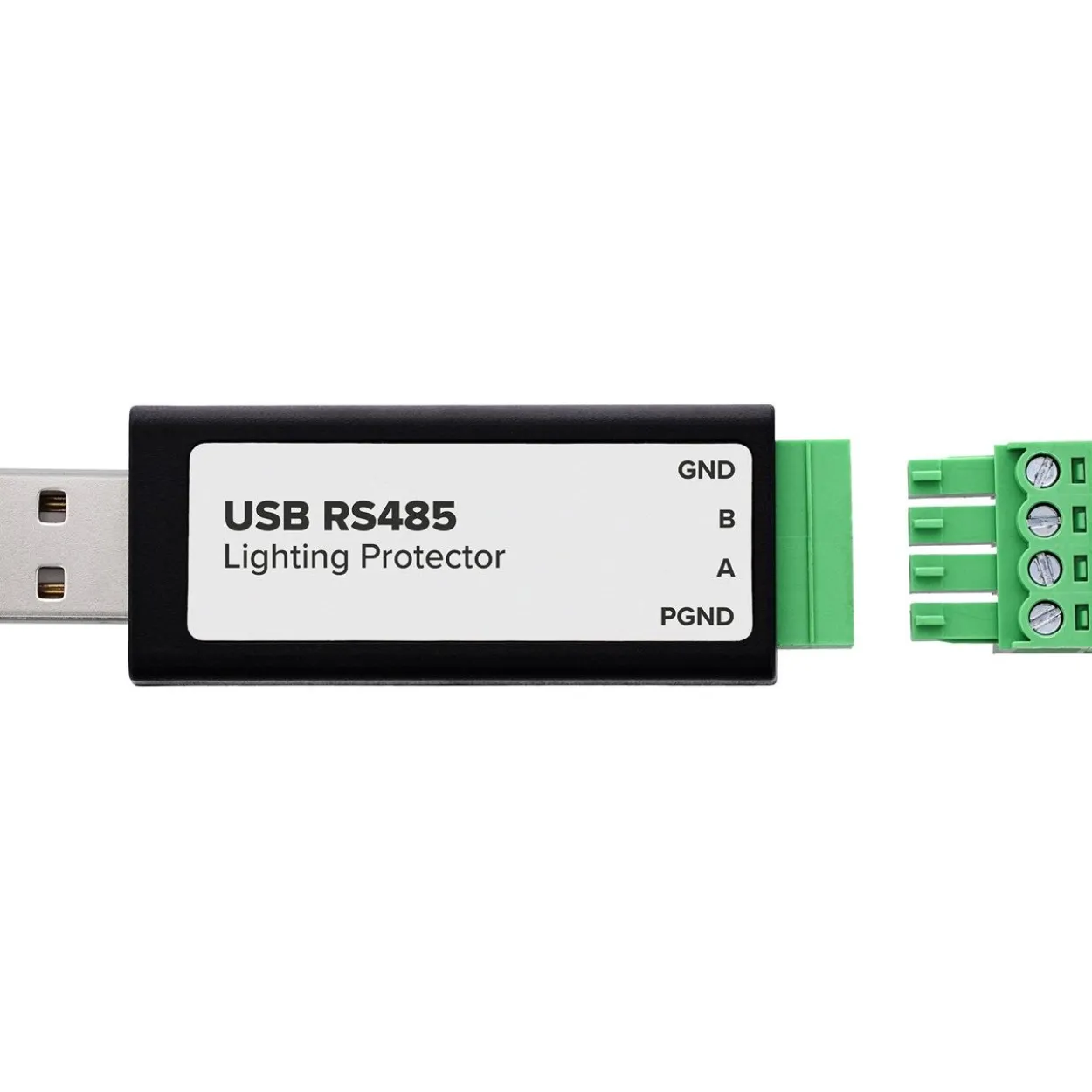

Anschlussbelegung: GND, A, B, PGND (Masse, RS485+, RS485-, Schutzleiter)
Baudrate: 300 bis 512.000 b/s
Übertragungsmodus: Halbduplex mit automatischer Richtungsumschaltung
Maximale RS485-Leitungslänge: bis ca. 1,2 km
Maximale USB-Kabellänge: bis ca. 5 m
Bus-Teilnehmer: bis zu 32 Geräte pro Bussegment (bei größeren Netzwerken wird ein RS485-Repeater empfohlen)
Abschlusswiderstand: integrierter 120 O Terminierungswiderstand
Blitzschutz: 6 kV Überspannungs- und Blitzschutz nach IEC 61000-4-5
TVS-Schutz: bidirektionale TVS-Schutzdiode für RS485 A/B
ESD-Schutz: ±15 kV Luftentladung / ±8 kV Kontaktentladung
PGND-Anschluss: Schutzleiteranschluss (Protective Ground), galvanisch von der Signalmasse getrennt
USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
RS485-Schutz: Schutzdioden, Überspannungsschutz, rückstellbare Sicherung
Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen)
Unterstützte Betriebssysteme: Windows 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
Betriebstemperatur: -40 °C bis +85 °C
Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend

USB zu RS485 Adapter mit Blitzschutz für zuverlässige serielle Kommunikation Zuverlässige RS485-Kommunikation: Der FTDI Chipsatz ermöglicht eine stabile USB zu RS485 Verbindung über einen virtuellen COM-Port. Ideal für Modbus RTU sowie Steuerungs- und Automatisierungsanwendungen. Hoher Schutz für angeschlossene Geräte: Der integrierte 6 kV Blitz- und Überspannungsschutz nach IEC 61000-4-5 sowie ESD-Schutz reduzieren das Risiko von Schäden durch Spannungsspitzen und elektrostatische Entladungen. Einfache Installation: Die automatische hardwareseitige Richtungsumschaltung übernimmt den Wechsel zwischen Senden und Empfangen im Halbduplex-Betrieb. Eine zusätzliche Softwarekonfiguration ist nicht erforderlich. Hohe Flexibilität: Die 4-polige RS485 Schraubklemme, der integrierte 120 O Terminierungswiderstand sowie Leitungslängen bis ca. 1,2 km ermöglichen den vielseitigen Einsatz in seriellen RS485-Netzwerken. Breite Kompatibilität: Unterstützt Windows 7, 8, 8.1, 10 und 11 sowie Linux, macOS und Android. Status-LEDs für Betrieb, Senden und Empfangen erleichtern die Inbetriebnahme und Diagnose. Der InLine USB zu RS485 Adapter mit integriertem Blitzschutz verbindet Computer mit USB-A-Anschluss zuverlässig mit RS485-Geräten und Bus-Systemen. Er eignet sich für die Kommunikation über einen virtuellen COM-Port und unterstützt unter anderem Modbus RTU sowie zahlreiche weitere serielle Anwendungen. Der hochwertige FTDI Chipsatz sorgt für eine stabile Datenübertragung mit Baudraten von 300 bis 512.000 b/s. Die automatische Richtungsumschaltung im Halbduplex-Betrieb erfolgt vollständig hardwareseitig. Dadurch ist keine zusätzliche Softwarekonfiguration erforderlich. Die integrierte Schutzschaltung mit 6 kV Überspannungs- und Blitzschutz nach IEC 61000-4-5, bidirektionaler TVS-Schutzdiode sowie ESD-Schutz schützt die RS485-Schnittstelle vor Spannungsspitzen und elektrostatischen Entladungen. Der galvanisch von der Signalmasse getrennte PGND-Anschluss ermöglicht die sichere Anbindung von Kabelschirmungen oder Schutzleiterverbindungen. Ein integrierter 120 O Terminierungswiderstand reduziert Signalreflexionen auf längeren Busleitungen. Mit Unterstützung für Windows, Linux, macOS und Android eignet sich der Adapter für vielfältige Anwendungen in der Automatisierung, Mess- und Regeltechnik sowie Energieerfassung. Produkttyp: USB zu Seriell RS485 Adapter mit Blitzschutz Chipsatz: FTDI FT232RNL Hostanschluss: USB-A Geräteanschluss: RS485 Schraubklemme Anschlussbelegung: GND, A, B, PGND (Masse, RS485+, RS485-, Schutzleiter) Baudrate: 300 bis 512.000 b/s Übertragungsmodus: Halbduplex mit automatischer Richtungsumschaltung Maximale RS485-Leitungslänge: bis ca. 1,2 km Maximale USB-Kabellänge: bis ca. 5 m Bus-Teilnehmer: bis zu 32 Geräte pro Bussegment (bei größeren Netzwerken wird ein RS485-Repeater empfohlen) Abschlusswiderstand: integrierter 120 O Terminierungswiderstand Blitzschutz: 6 kV Überspannungs- und Blitzschutz nach IEC 61000-4-5 TVS-Schutz: bidirektionale TVS-Schutzdiode für RS485 A/B ESD-Schutz: 15 kV Luftentladung / 8 kV Kontaktentladung PGND-Anschluss: Schutzleiteranschluss (Protective Ground), galvanisch von der Signalmasse getrennt USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz RS485-Schutz: Schutzdioden, Überspannungsschutz, rückstellbare Sicherung Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen) Unterstützte Betriebssysteme: Windows 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android Betriebstemperatur: -40 C bis +85 C Luftfeuchtigkeit: 5 bis 95 RH, nicht kondensierend
