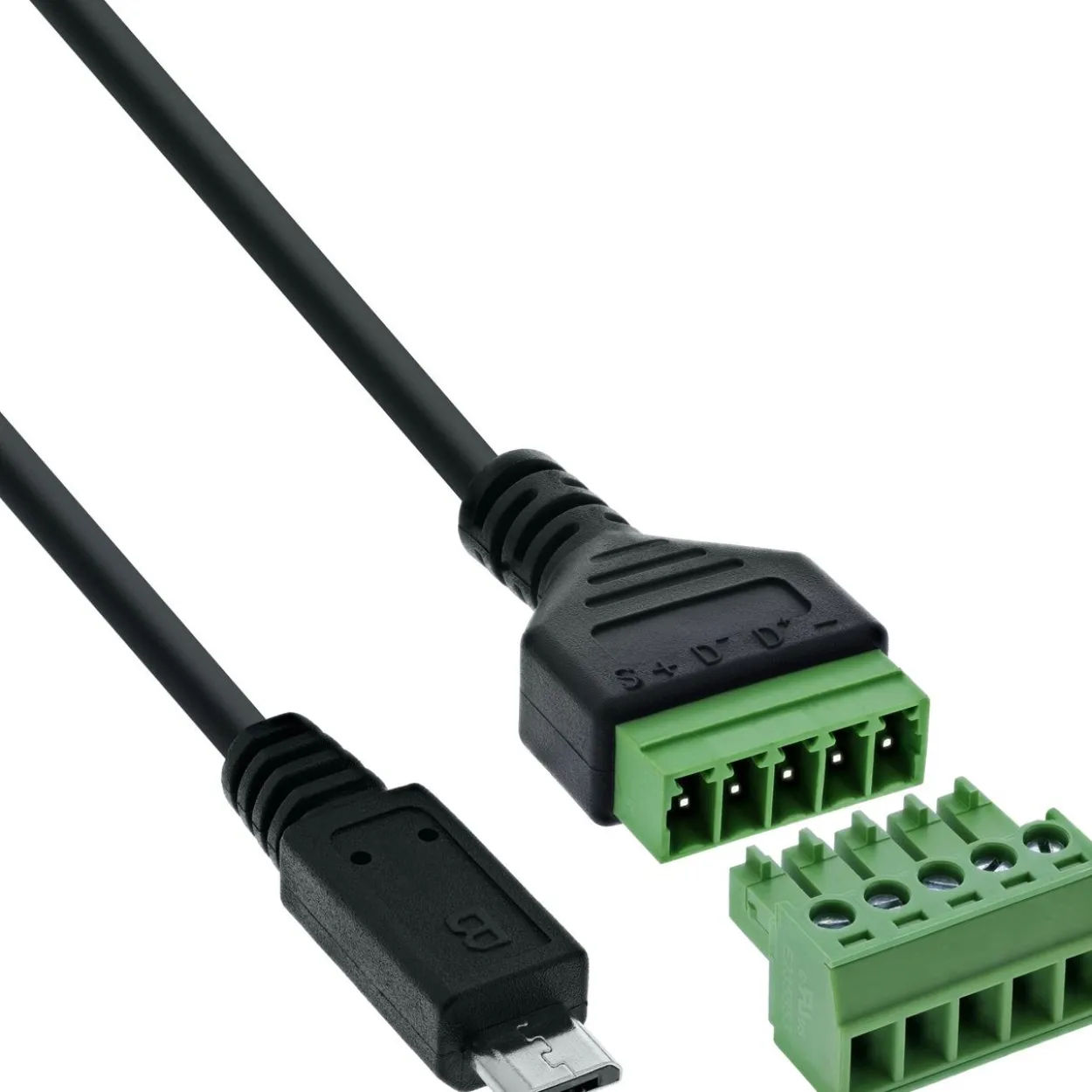

InLine Micro USB Stecker an Terminalblock, 5-polig, mit Kabel

Artikelbeschreibung

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Fest integriertes USB-Kabel für flexible Anwendungen: Das 1 Meter lange Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Lötarbeiten.
Eindeutige Klemmbelegung & sichere Kontaktierung: 5-polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Unterstützung, Test und Prototyping.
Vielfältig einsetzbar in der Industrie: Zur schnellen Aufschaltung von USB-2.0-Signalen in Prüfaufbauten, Labor, Inbetriebnahmen oder der Fehlersuche – ohne Löten.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.

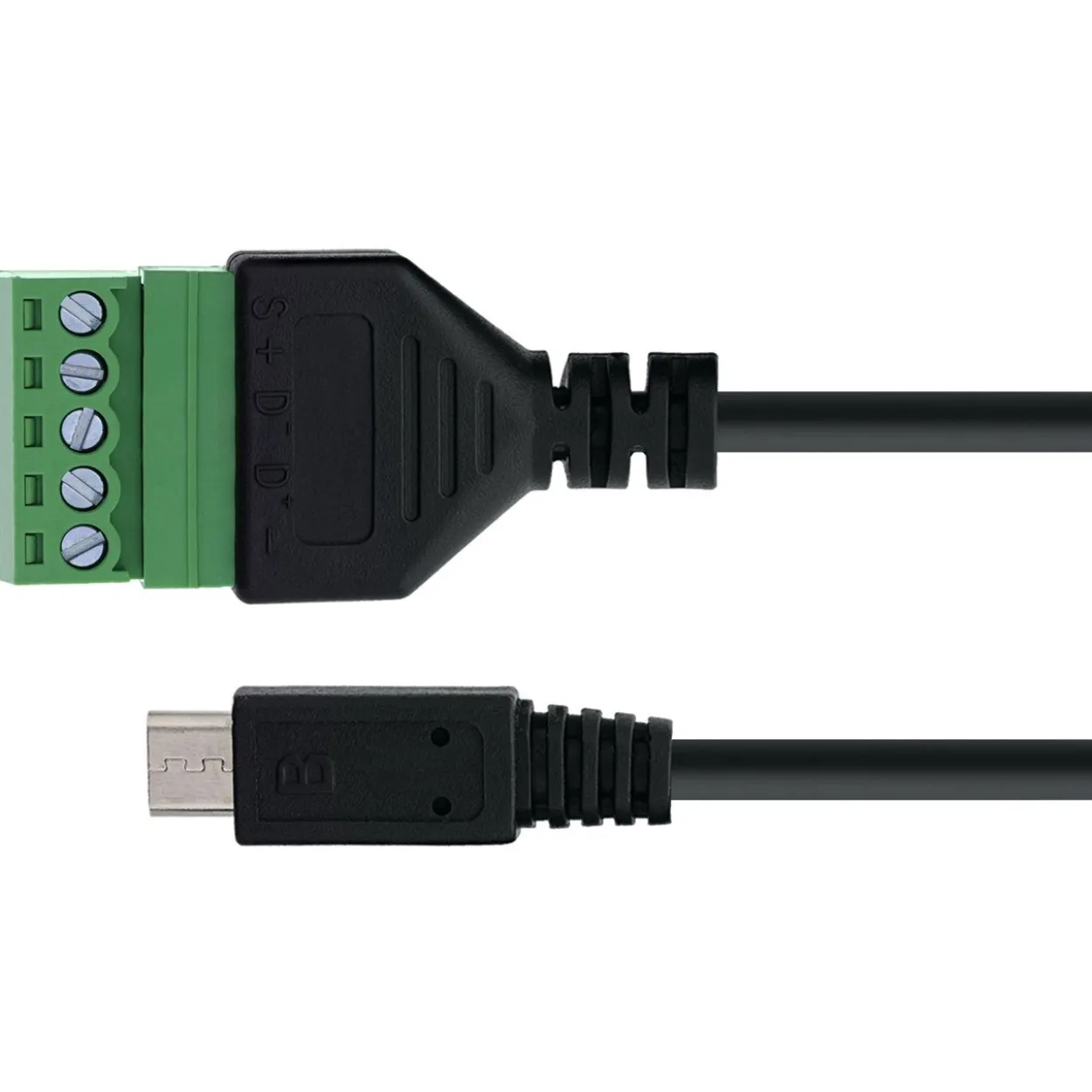

Der InLine® Micro USB 2.0 Terminalblock-Adapter mit 5-adrigem Anschlusskabel kombiniert die Vorteile einer steckfertigen USB-Verbindung mit der Flexibilität offener Signalverdrahtung. Der Micro-USB-Stecker ist direkt mit einer 5-poligen Schraubklemme verbunden – ideal für Prüfplätze, Diagnosegeräte, Embedded-Systeme oder Labore.
Die Klemmen sind klar beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und ermöglichen eine eindeutige und sichere Signalzuordnung. Der Anschlussbereich von 16–26 AWG wird über Druckplatten-Schraubklemmen mit 5,0 mm Rastermaß abgedeckt. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Das integrierte Anschlusskabel (1 m) reduziert Verdrahtungsaufwand und erhöht die Mobilität – z. B. bei mobilen Prüfgeräten, Entwicklungsboards oder Maschinenanschlüssen. Eine EVA-Isolierlage schützt zusätzlich bei der Montage auf leitfähigen Flächen.
USB-Schnittstelle: Micro USB 2.0, Stecker
Kabellänge:ca. 1 m (PVC, fest integriert)
Polzahl / Belegung:5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik:Schraubklemme mit Druckplatte, Raster 5,0 mm
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
USB-Betriebsspannung (VBUS):5 V DC
Prüfspannung (Isolationsfestigkeit):300 V AC / 1 Minute
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:Terminalblock ca. 50 × 21,2 × 18,4 mm (L × B × H)

InLine 92504C. Stecker: Micro USB / Terminalblock, 5-polig, Produktfarbe: Schwarz, Grün, Steckerverbindung (Anschluss): Stecker/Buchse. Konformitätsbescheinigungen: RoHS, TÜV mark. Abmessungen (BxTxH): 20 x 1000 x 11 mm, Gewicht: 31 g, Kabellänge: 1 m. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Ursprungsland: Taiwan
