InLine IDC 20 Buchse an Terminalblock, 10-polig, auf Platine

Artikelbeschreibung

Zeitersparnis bei der Installation:Die 10-polige Schraubklemmenleiste mit Druckplatte erlaubt eine schnelle, werkzeugunterstützte Verdrahtung – für Adern im Bereich 16–26 AWG.
Standardisierte IDC-Schnittstelle mit klarer Pinbelegung: Die 20-polige Buchse (2×10) sorgt für strukturierte Signaltrennung – ideal für geordnete Systemverdrahtungen in Test-, Steuer- und Prototypenumgebungen.
Kompakte Bauform für strukturierte Installation: Kompaktes Design auf stabiler Leiterplatte für die direkte Integration in Gehäuse, Adapterfelder oder Prüfumgebungen.
Für modulare Steuerungs- und Prüfsysteme:Ideal bei Prototyping, Embedded-Anwendungen, Systemtests oder Signalverteilern mit IDC-Flachbandkabeln.
Hohe Signalqualität:Geprüfte Isolationsfestigkeit bis 300 V AC, Nennstrom 1 A pro Pin und 100 % Kurzschlussprüfung für dauerhafte Betriebssicherheit.

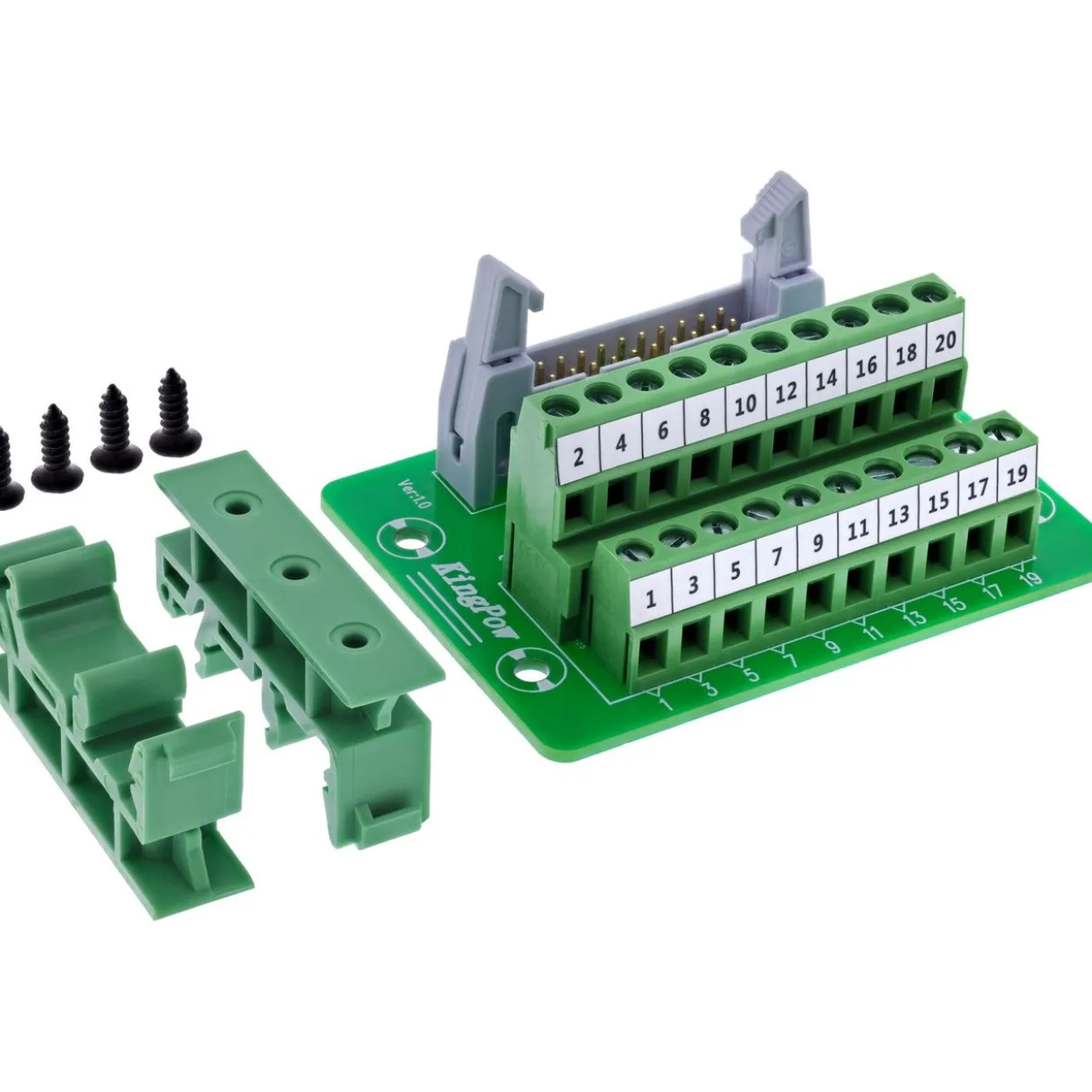

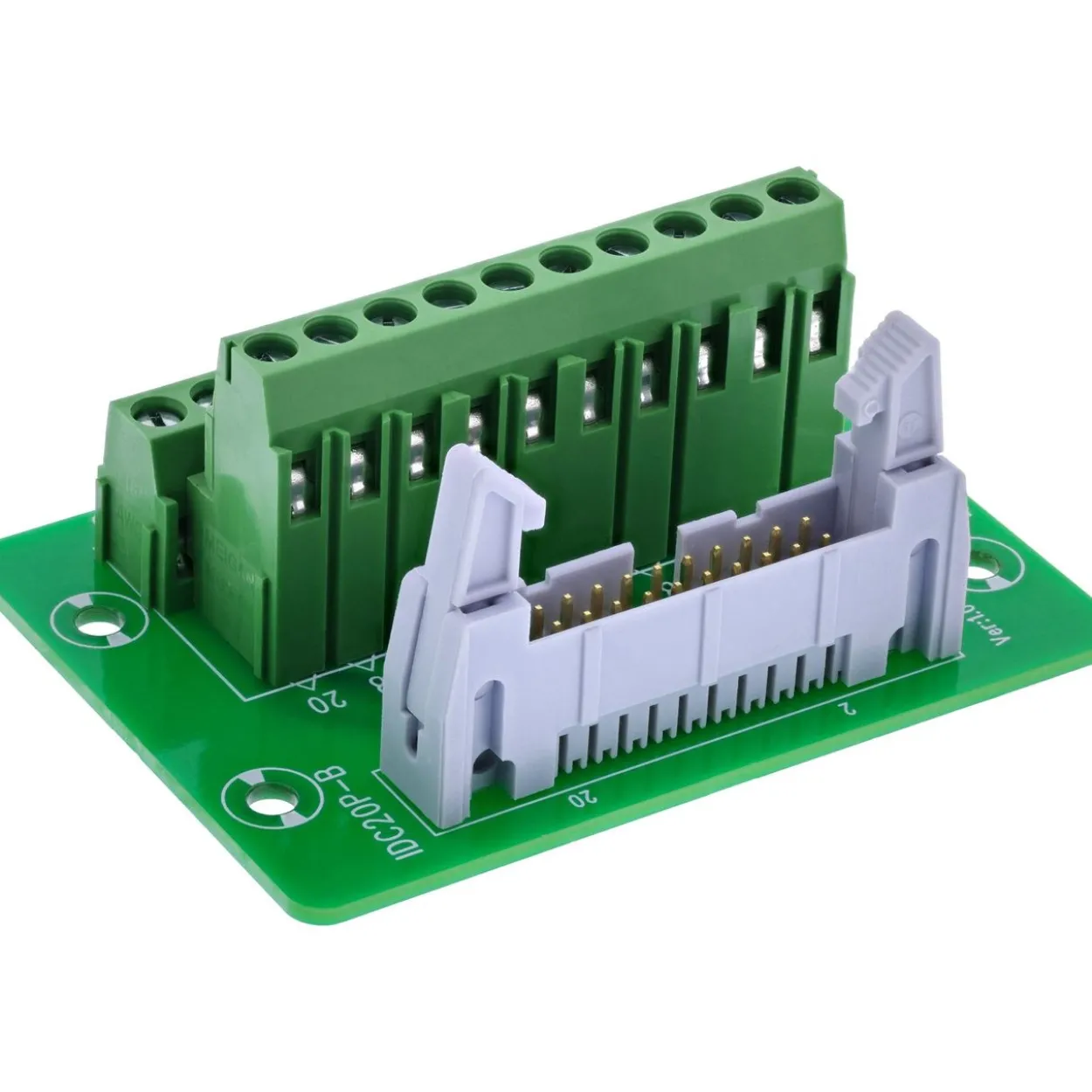

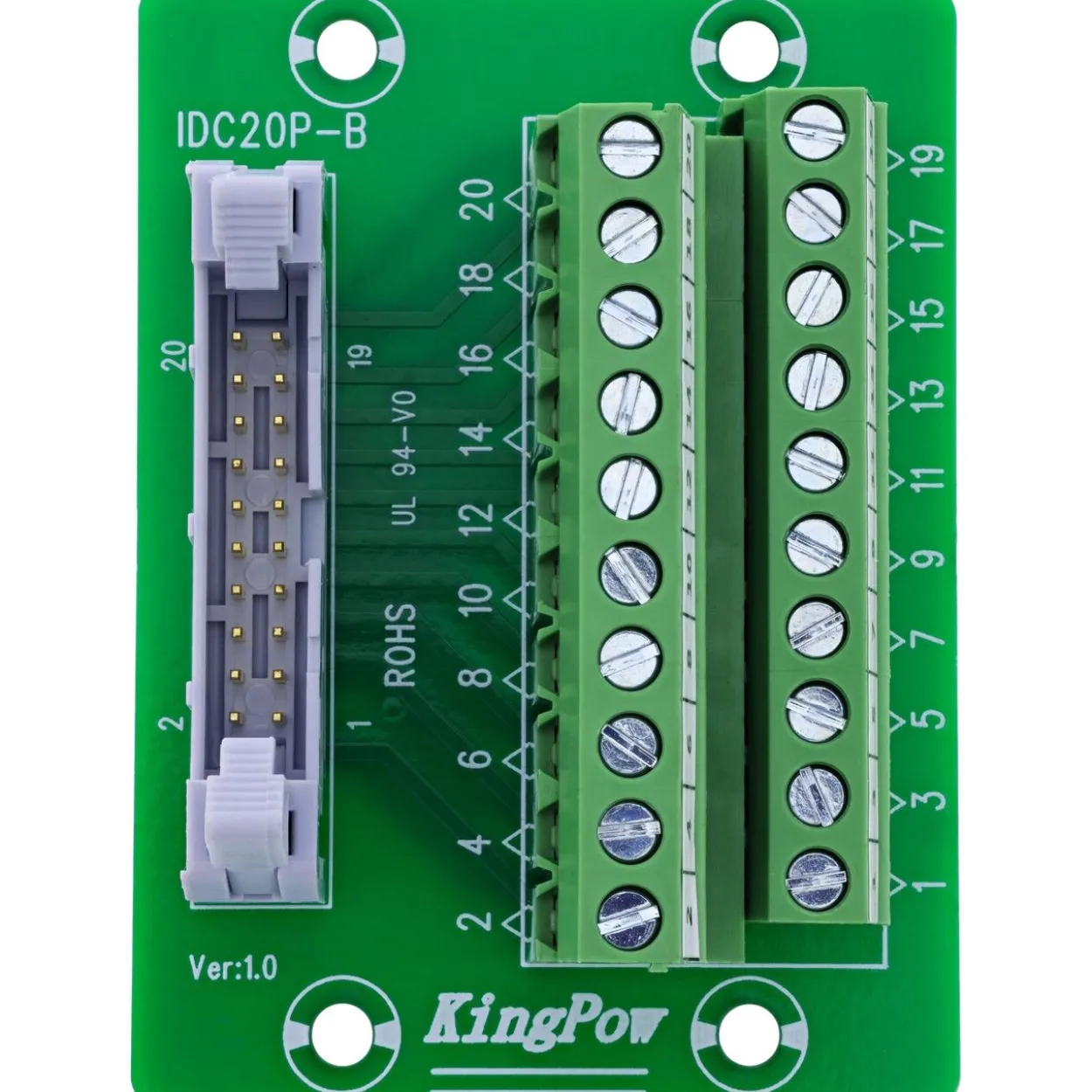

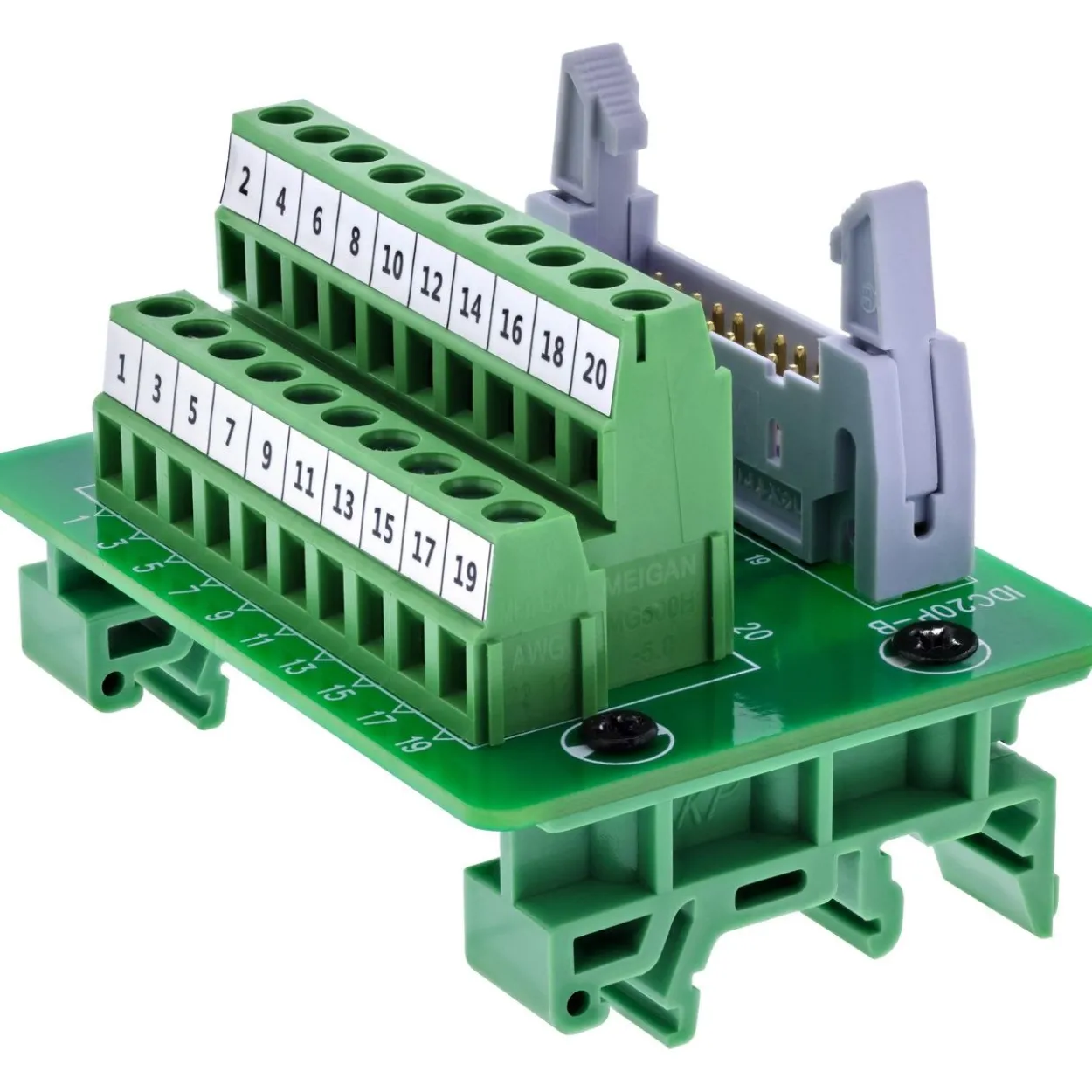

Der InLine® IDC-20-zu-Terminalblock-Adapter verbindet eine 20-polige IDC-Buchse (2×10) mit einer 10-poligen Schraubklemmenleiste zur einfachen Signalverdrahtung – ganz ohne Löten. Die robuste Bauweise auf stabiler Platine eignet sich besonders für strukturierte Installationen in Prüfständen, Steuergeräten oder Embedded-Systemen.
Die Schraubklemmen (Rastermaß 5,0 mm) sind eindeutig beschriftet und unterstützen Einzeladern von 16–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm. Eine EVA-Isolierlage schützt zuverlässig bei der Montage auf leitfähigen Oberflächen.
Dank 100 % Kurzschluss- und Verdrahtungstest sowie standardisierter Signalführung ist der Adapter ideal für die professionelle Nutzung in industriellen Testumgebungen, bei Prototypen oder im Schaltschrank.
Hinweis: Je zwei benachbarte IDC-Pins sind intern auf eine Schraubklemme gelegt (z. B. Pin 1+2 → Klemme 1).
IDC-Schnittstelle:20-polige IDC-Buchse (2×10), Rastermaß 2,54 mm
Schraubklemmleiste: 10 Klemmen, Rastermaß 5,0 mm, mit Druckplatte
Signalzuordnung:GND (Masse), D0 bis D7 (digitale Signalleitungen, je nach Anwendung belegbar)
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,8 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Max. Leiterwiderstand:5 Ohm
Betriebstemperatur:–10 °C bis +70 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:ca. 71 × 51 × 29 mm (B × H × T)

InLine 92504P. Stecker: IDC 20 / Terminalblock 10 Klemmen, Produktfarbe: Grün, Hellgrau, Steckerverbindung (Anschluss): Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV mark. Abmessungen (BxTxH): 51 x 71 x 29 mm, Gewicht: 49 g, Breite: 51 mm. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 70 mm, Verpackungstiefe: 110 mm. Ursprungsland: Taiwan
