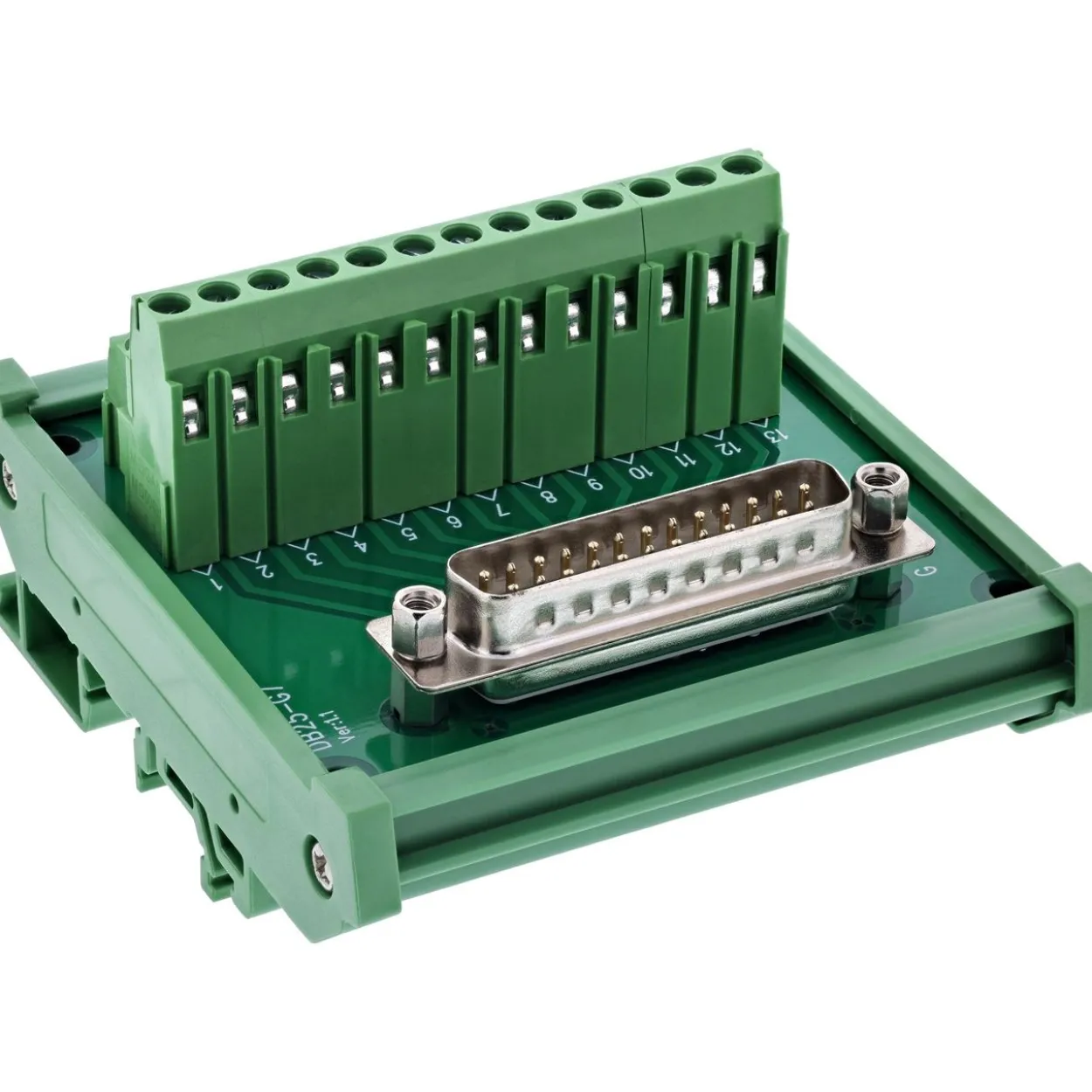

InLine D-Sub 25 Terminalblock, Stecker, Schraubklemme, Hutschiene, nummeriert

Artikelbeschreibung

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung durch Schraubsicherung: Der 2-reihige D-Sub-25 Stecker ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Buchsen.
Normgerechte Hutschienenmontage: Das robuste DIN-Rail-Gehäuse erlaubt die direkte Montage auf Tragschienen – zeitsparend, sicher und platzsparend im Schaltschrank.

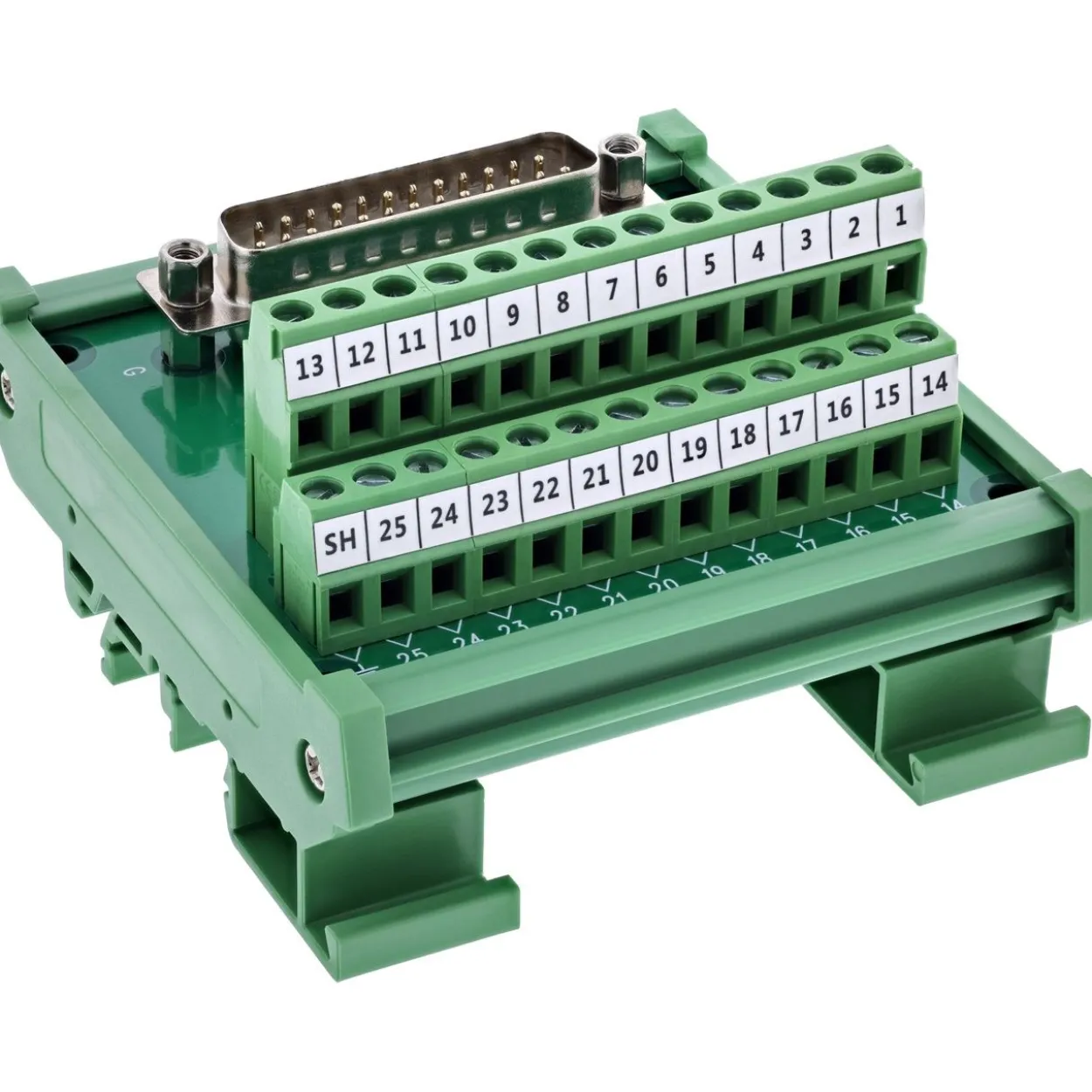

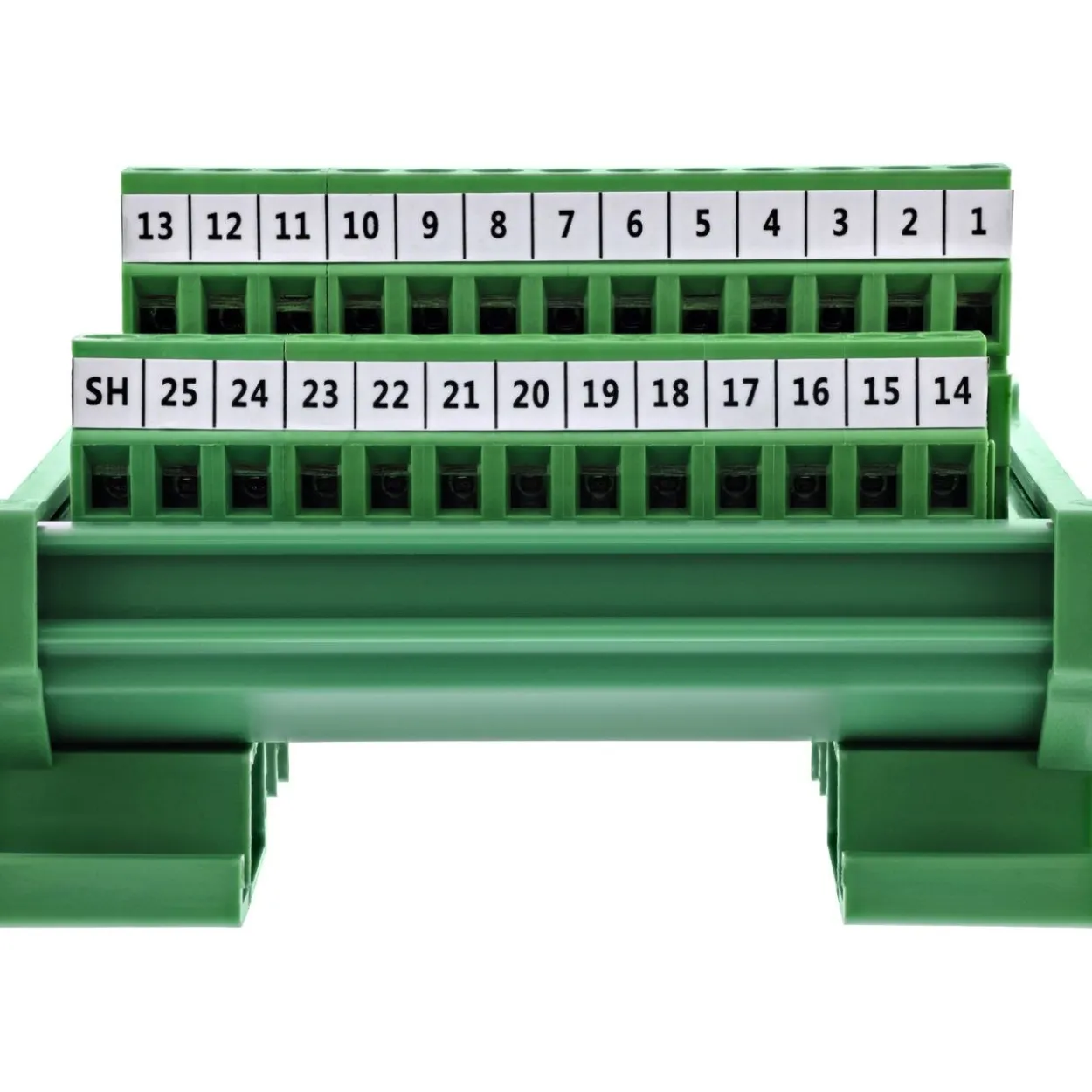

Übersichtliche Klemmleiste durch Nummerierung: Jeder der 25 Klemmanschlüsse ist eindeutig nummeriert – ideal für strukturierte Verdrahtung, Fehlersuche oder temporäre Prüfaufbauten.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerbelastung.
Der InLine® D-Sub 25 Terminalblock mit Stecker in 2-reihiger Ausführung ist speziell für strukturierte Installationen auf Hutschienen konzipiert. Die Schraubklemmen mit Druckplatte ermöglichen den schnellen und sicheren Anschluss von Einzeladern im Bereich 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Die integrierte Schraubsicherung (UNC #4-40) gewährleistet eine vibrationssichere Verbindung zu passenden Buchsen. Das kompakte Gehäuse mit integriertem Hutschienenclip eignet sich ideal für Steuerungs-, Prüf- und Verteileranwendungen. Die durchnummerierten Klemmstellen erleichtern Unterstützung, Dokumentation und Wiederverkabelung erheblich.
D-Sub 25 Stecker:2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik:Schraubklemme mit Druckplatte, nummeriert
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierlage:EVA-Isolierung auf Unterseite

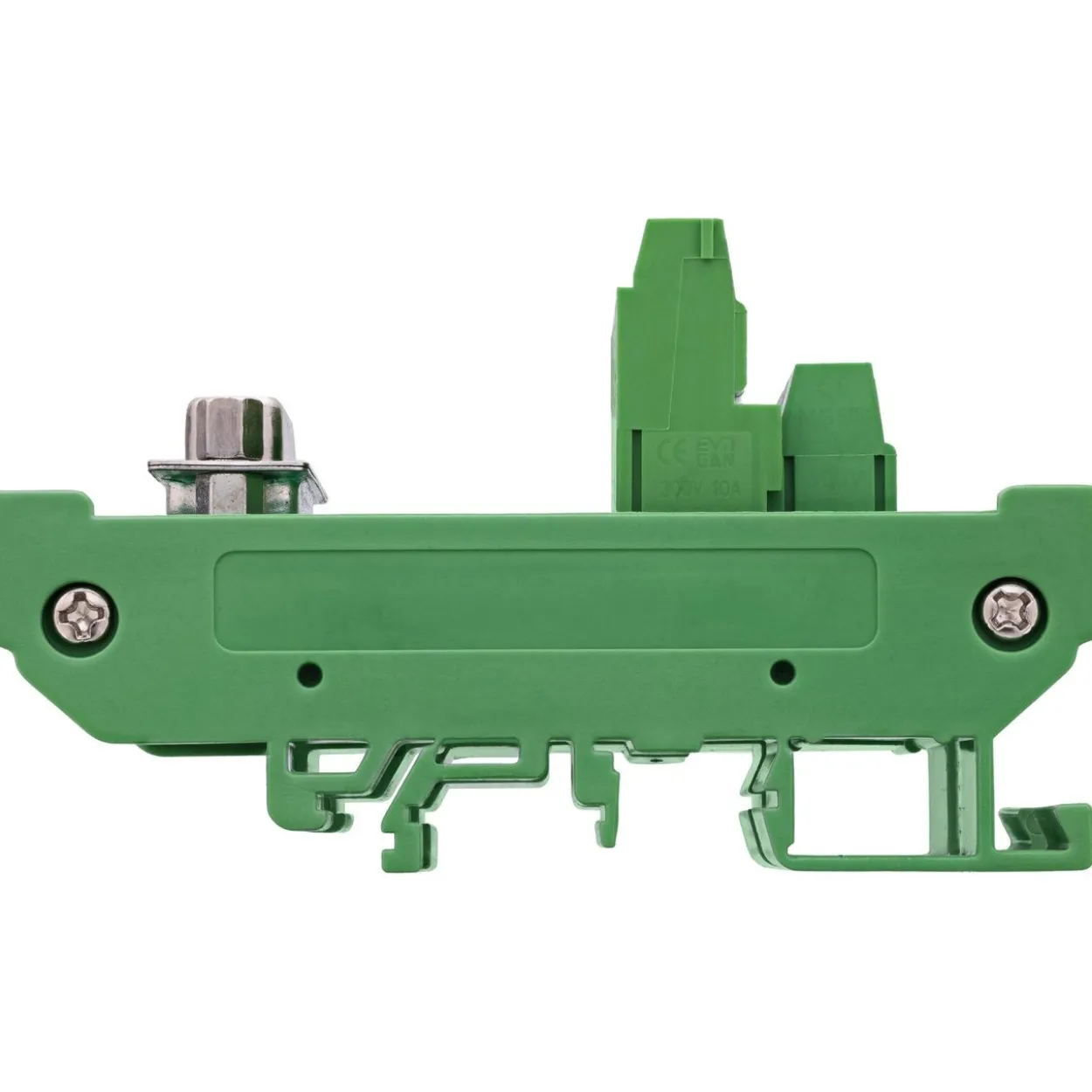

Montage:Gehäuse zur direkten Montage auf DIN-Hutschiene
Abmessungen: ca. 87 × 79 × 51 mm (H × B × T)

InLine 92502I. Stecker: Terminal block / D-Sub 25, Produktfarbe: Grün, Steckerverbindung (Anschluss): Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV mark. Abmessungen (BxTxH): 79 x 87 x 51 mm, Gewicht: 134 g, Breite: 79 mm. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 95 mm, Verpackungstiefe: 125 mm. Ursprungsland: Taiwan
