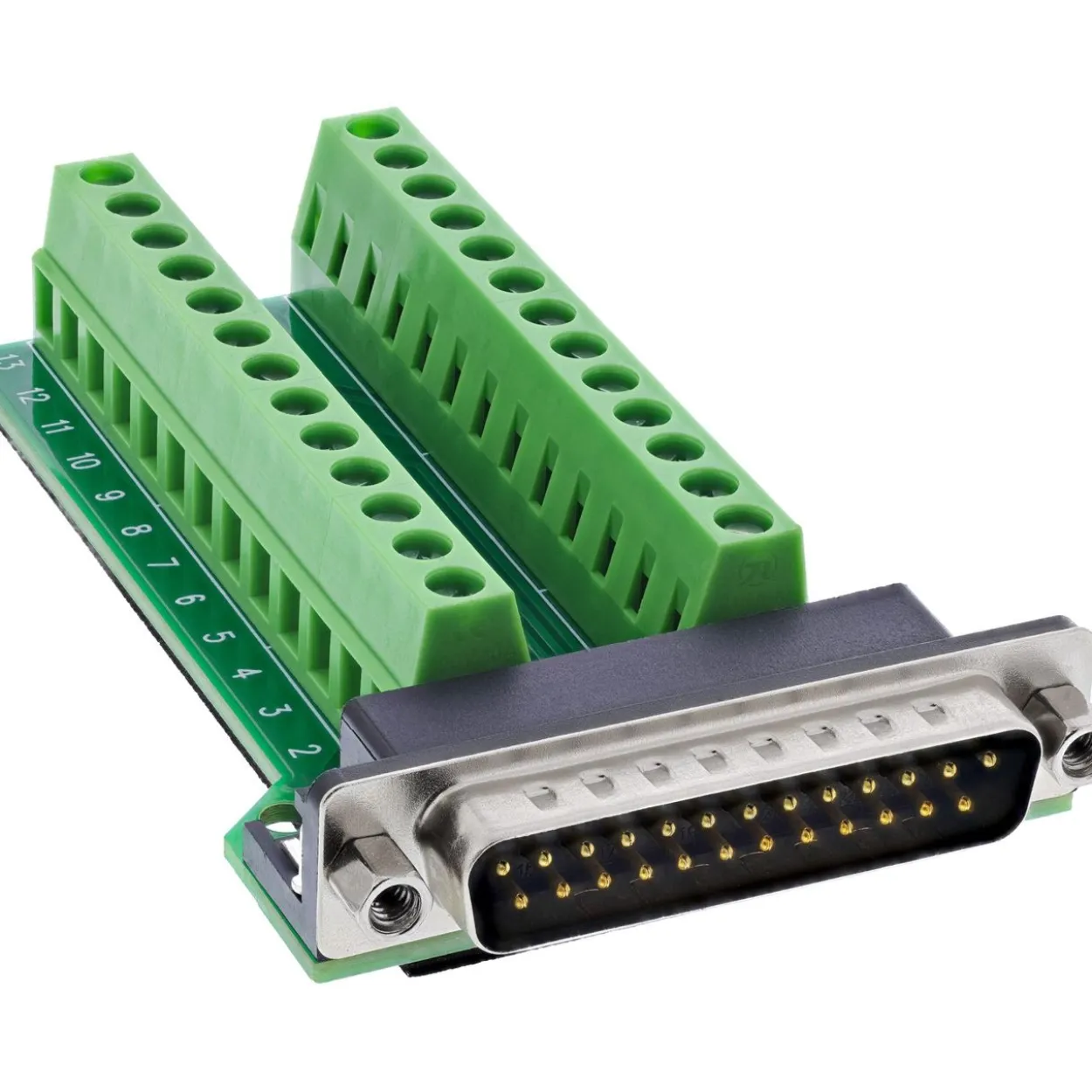

InLine D-Sub 25 Terminalblock, Stecker, 2-reihig, Schraubklemme

Artikelbeschreibung

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung durch Schraubsicherung: Der 2-reihige D-Sub-25 Stecker ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Buchsen.
Vielfältig einsetzbar in der Industrie: Ideal für serielle Steuerleitungen in Maschinenbau, Automatisierung, Prüfstände oder Signalverteilung.
Kompakte Bauform: Mit ca. 86,5 × 53,3 × 18 mm lässt sich der Terminalblock auch bei hoher Polzahl platzsparend in bestehende Installationen integrieren.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung.

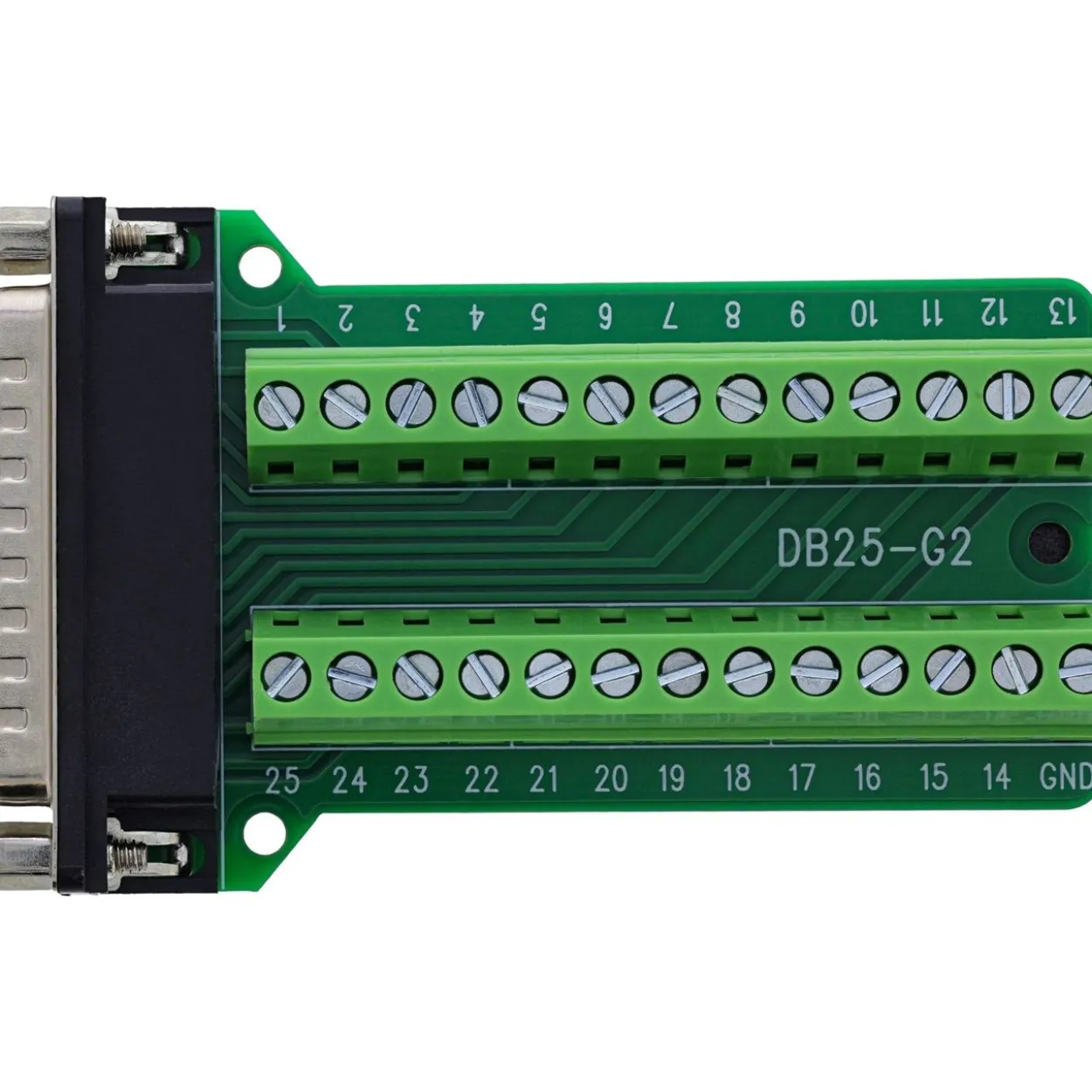

Der InLine® D-Sub 25 Terminalblock mit Stecker in 2-reihiger Ausführung ist die passende Lösung für serielle Punkt-zu-Punkt-Verbindungen mit bis zu 25 Leitungen. Die Schraubklemmen mit Druckplatte ermöglichen den schnellen und sicheren Anschluss von Einzeladern im Bereich 18–26 AWG – ganz ohne Löten. Die werkzeugunterstützte Verdrahtung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die integrierte Schraubsicherung (UNC #4-40) sorgt für eine stabile Verbindung zur passenden Buchse – vibrationssicher und wiederholbar trennbar. Durch das kompakte Design eignet sich der Terminalblock besonders für industrielle Anwendungen mit hoher Signaldichte und begrenztem Platzangebot.
D-Sub 25 Stecker:2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:ca. 87 × 53 × 18 mm (L × B × H)

InLine 92502F. Stecker: Terminal block / D-Sub 25, Produktfarbe: Grün, Steckerverbindung (Anschluss): Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV mark. Abmessungen (BxTxH): 53 x 87 x 18 mm, Gewicht: 53 g, Breite: 53 mm. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Ursprungsland: Taiwan
