InLine D-Sub 25 Terminalblock, Buchse, Schraubklemme, für Hutschiene

Artikelbeschreibung

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung durch Schraubsicherung: Die 2-reihige D-Sub-25 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckern.
Vielfältig einsetzbar in der Industrie: Ideal für strukturierte Verdrahtung im Schaltschrank, in Steuerungs- und Automatisierungssystemen oder bei Signalverteilungen.
Hutschienenmontage für normgerechte Installation: Das integrierte DIN-Rail-Gehäuse ermöglicht die direkte Befestigung auf Tragschienen – schnell, sicher und platzsparend.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerbelastung.

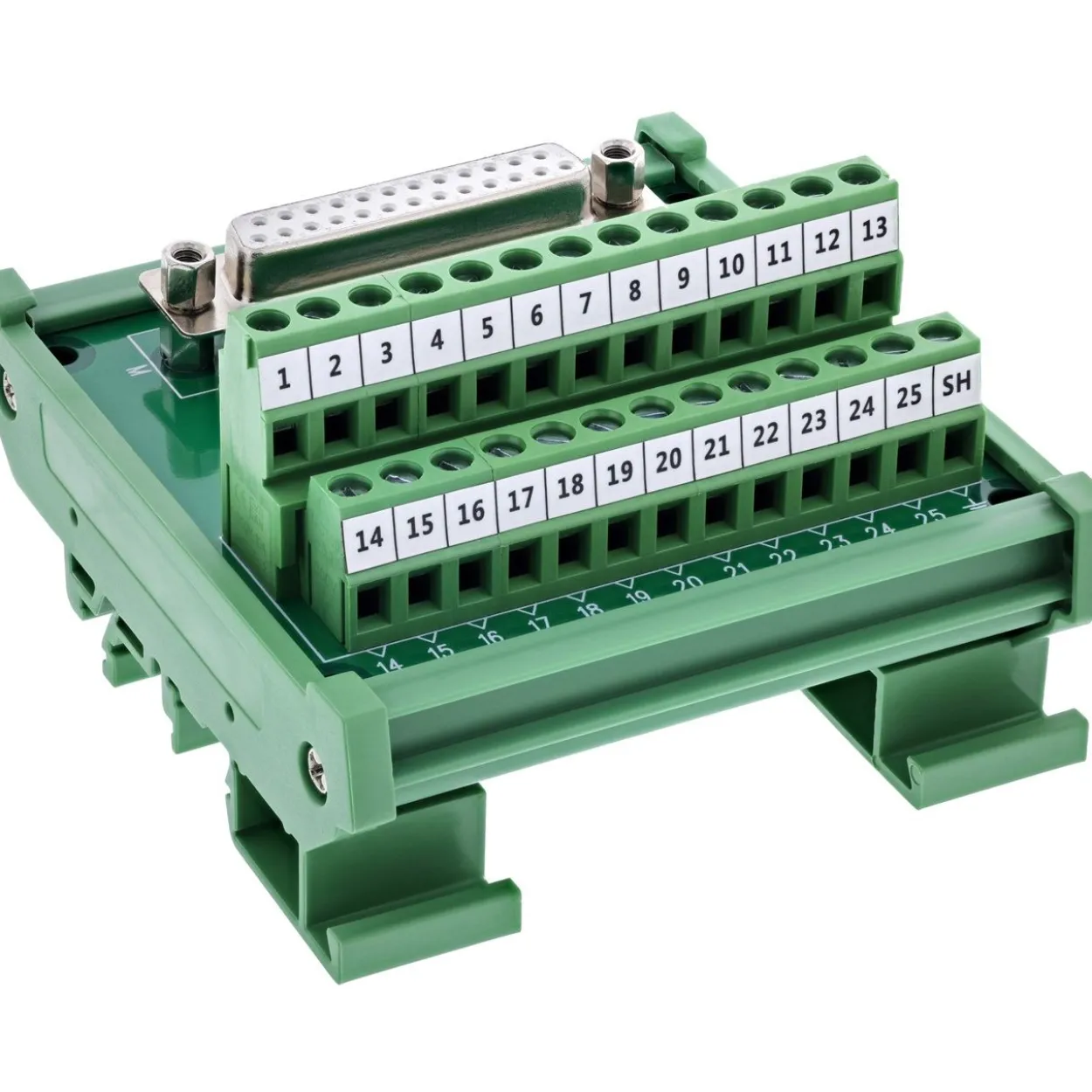

Der InLine® D-Sub 25 Terminalblock mit Buchse in 2-reihiger Ausführung wurde speziell für strukturierte Installationen auf Hutschienen entwickelt. Die Schraubklemmen mit Druckplatte ermöglichen den werkzeugunterstützten Anschluss von Einzeladern im Bereich 18–26 AWG – schnell und sicher mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die Buchse verfügt über eine integrierte Schraubsicherung (UNC #4-40) zur sicheren Verbindung mit passenden D-Sub-Steckern. Das vormontierte DIN-Rail-Gehäuse erleichtert die Montage in Schaltschränken und auf Tragschienen. Die kompakte Bauform und die robuste Ausführung machen den Anschlussblock zur idealen Wahl für industrielle Anwendungen mit hoher Signaldichte.

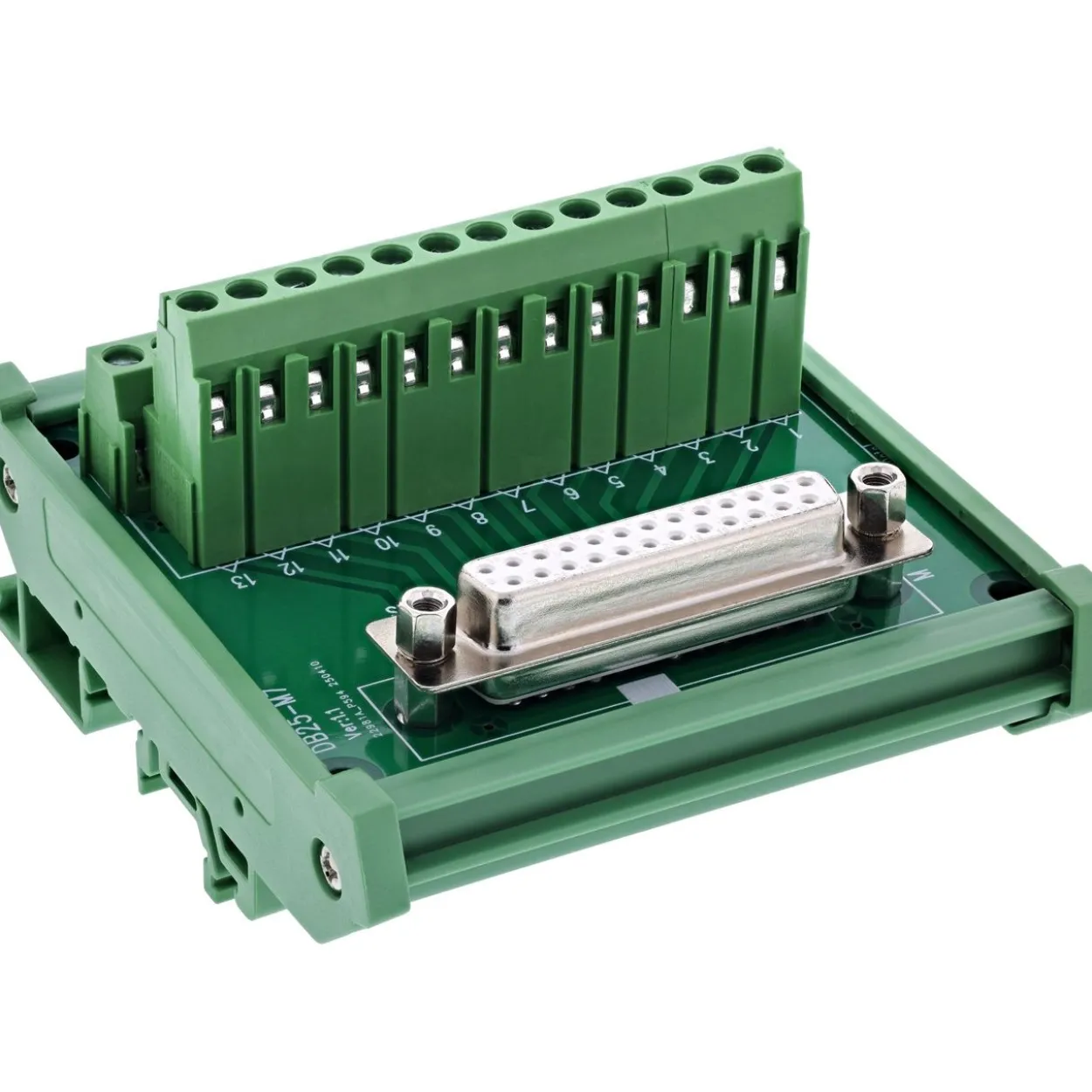

D-Sub 25 Buchse:2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)

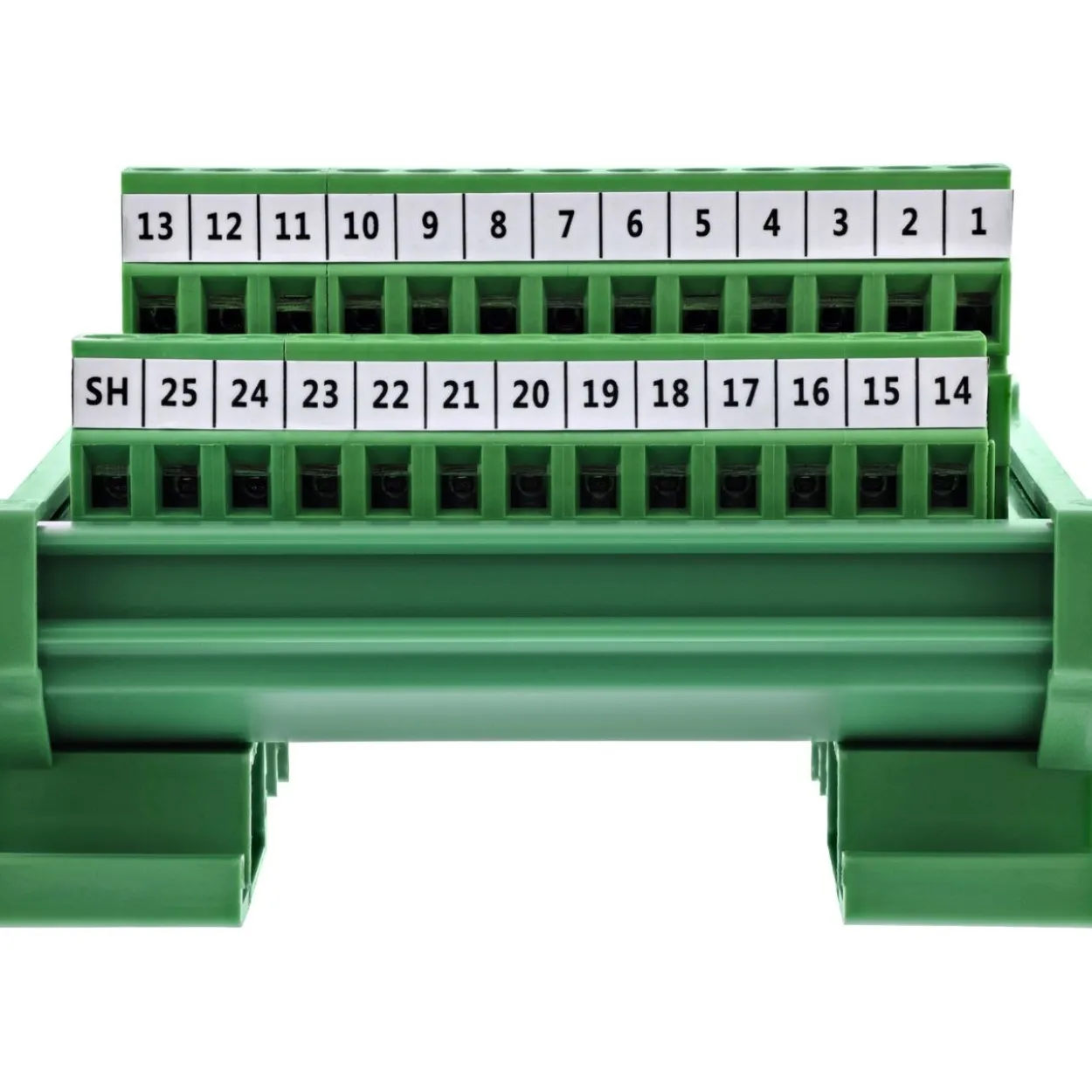

Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierlage:EVA-Isolierung auf Unterseite

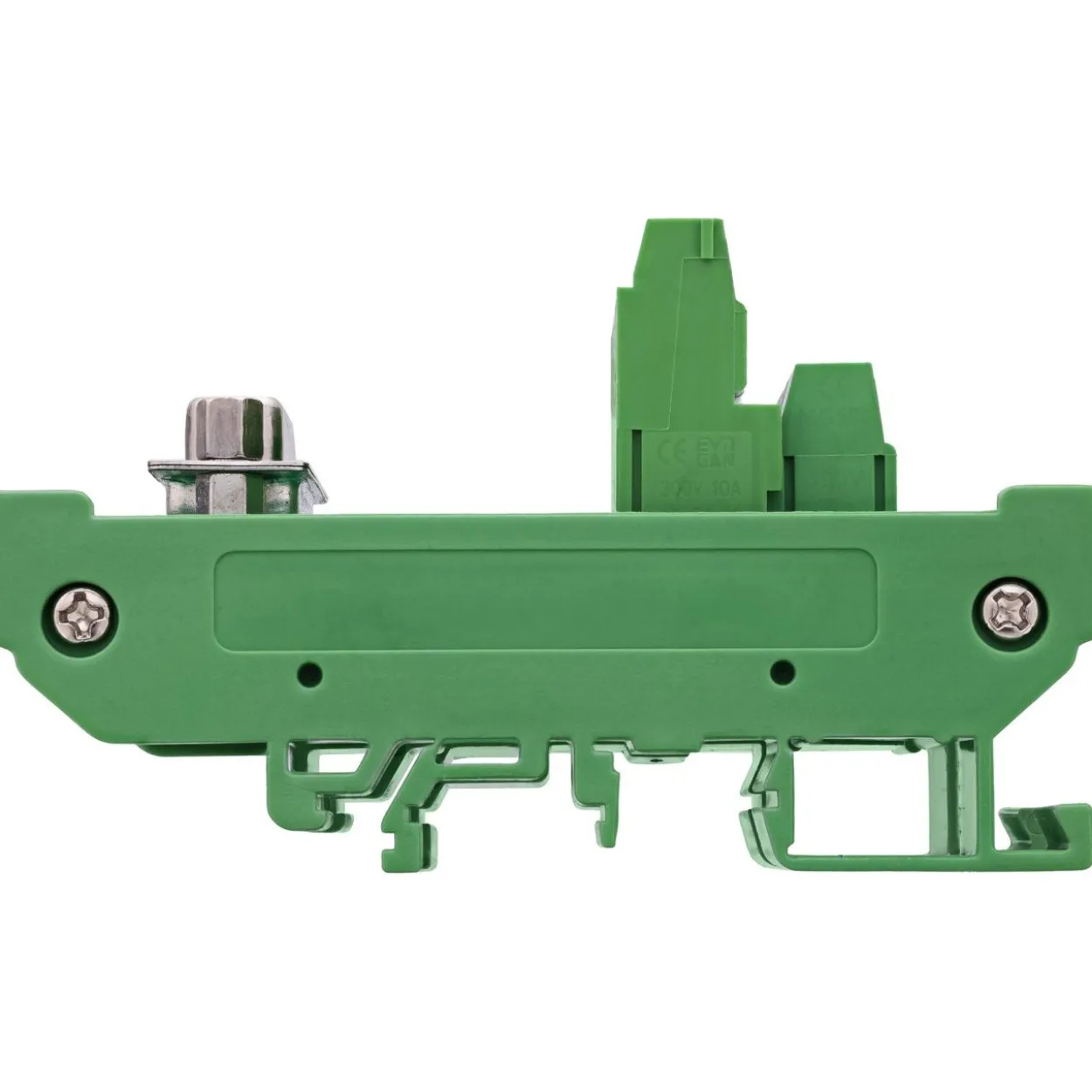

Montage:Gehäuse zur direkten Montage auf DIN-Hutschiene
Abmessungen: ca. 87 × 79 × 51 mm (H × B × T)

InLine 92502H. Stecker: Terminal block / D-Sub 25, Produktfarbe: Grün, Steckerverbindung (Anschluss): Stecker/Buchse. Konformitätsbescheinigungen: RoHS, TÜV mark. Abmessungen (BxTxH): 79 x 87 x 51 mm, Gewicht: 133 g, Breite: 79 mm. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 95 mm, Verpackungstiefe: 125 mm. Ursprungsland: Taiwan
