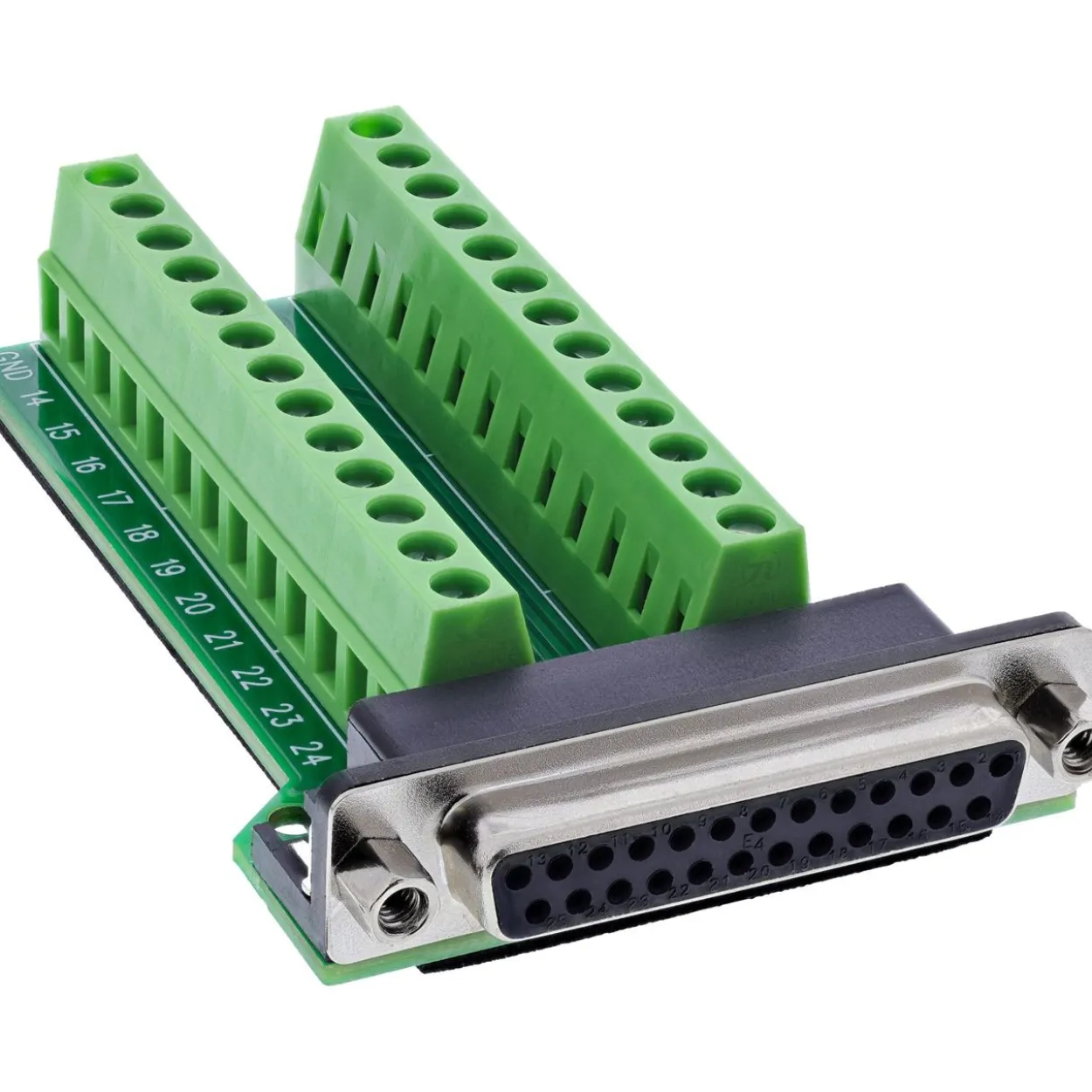

InLine D-Sub 25 Terminalblock, Buchse, 2-reihig, Schraubklemme

Artikelbeschreibung

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung durch Schraubsicherung: Die 2-reihige D-Sub-25 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckern.
Vielfältig einsetzbar in der Industrie: Ideal für serielle Steuerleitungen in Maschinenbau, Automatisierung, Prüfstände oder Signalverteilung.
Kompakte Bauform: Mit ca. 86,5 × 53,3 × 18 mm lässt sich der Terminalblock auch bei hoher Polzahl platzsparend in bestehende Installationen integrieren.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung.

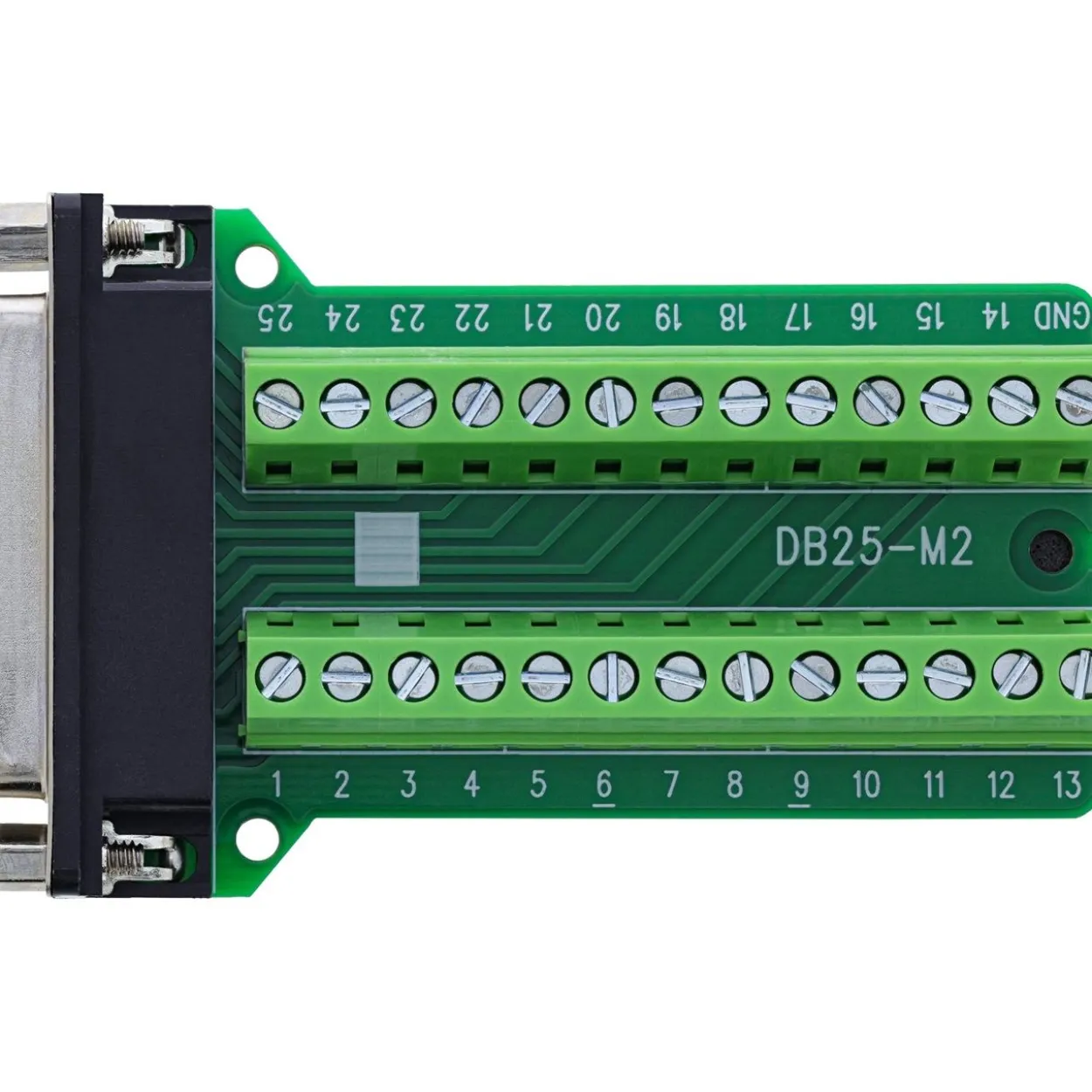

Der InLine® D-Sub 25 Terminalblock mit Buchse in 2-reihiger Ausführung ermöglicht die strukturierte Verdrahtung von bis zu 25 seriellen Signalen über Schraubklemmen mit Druckplatte. Einzeladern im Bereich 18–26 AWG lassen sich sicher und schnell anschließen – ganz ohne Löten. Die Betätigung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Dank integrierter Schraubsicherung (UNC #4-40) lässt sich die Buchse stabil mit passenden Steckverbindern verschrauben – vibrationssicher und langlebig. Die flache und kompakte Bauform eignet sich für industrielle Anwendungen mit hoher Signaldichte bei begrenztem Platzangebot.
D-Sub 25 Buchse:2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:ca. 87 × 53 × 18 mm (L × B × H)

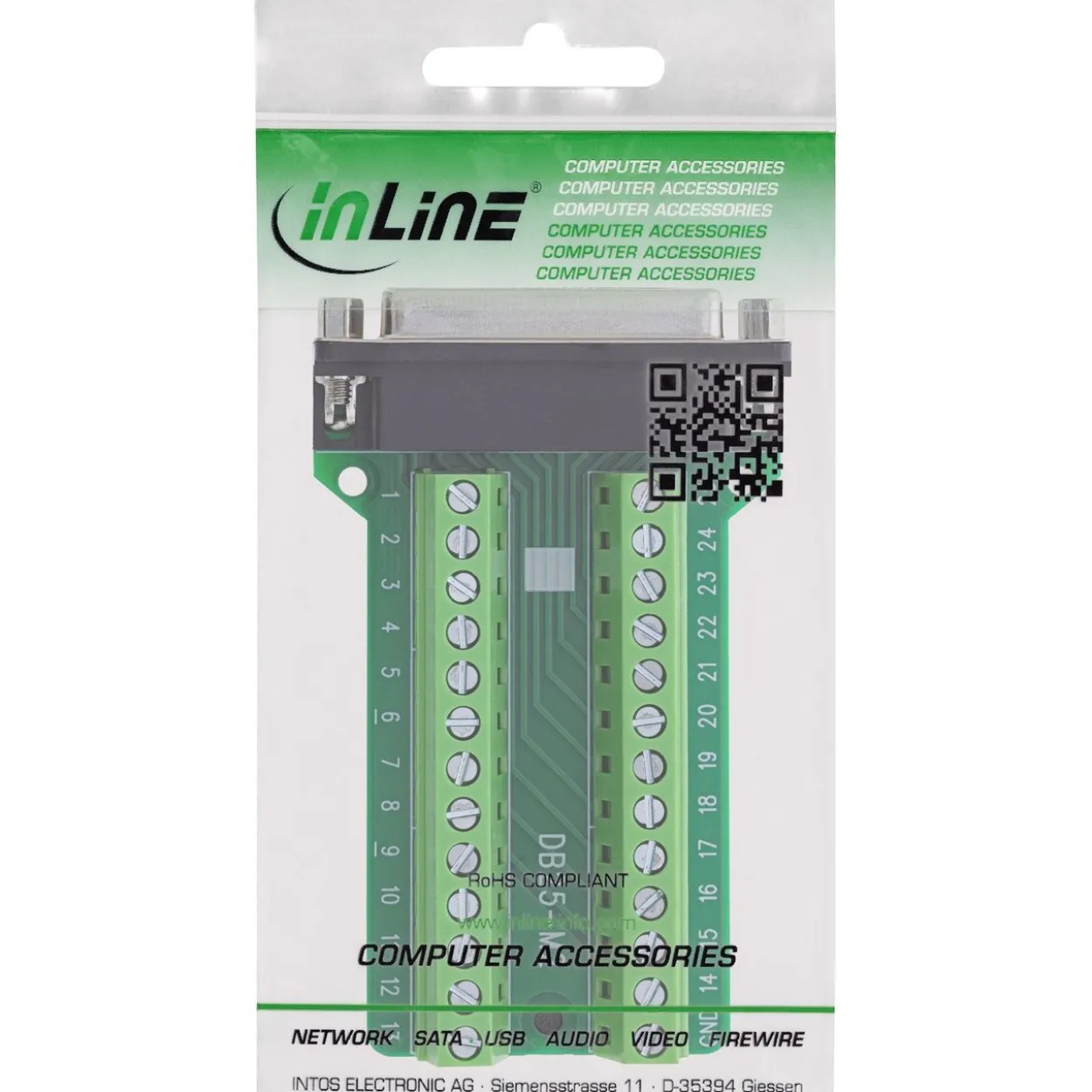

InLine 92502E. Stecker: Terminal block / D-Sub 25, Produktfarbe: Grün, Steckerverbindung (Anschluss): Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV mark. Abmessungen (BxTxH): 53 x 87 x 18 mm, Gewicht: 55 g, Breite: 53 mm. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Ursprungsland: Taiwan
