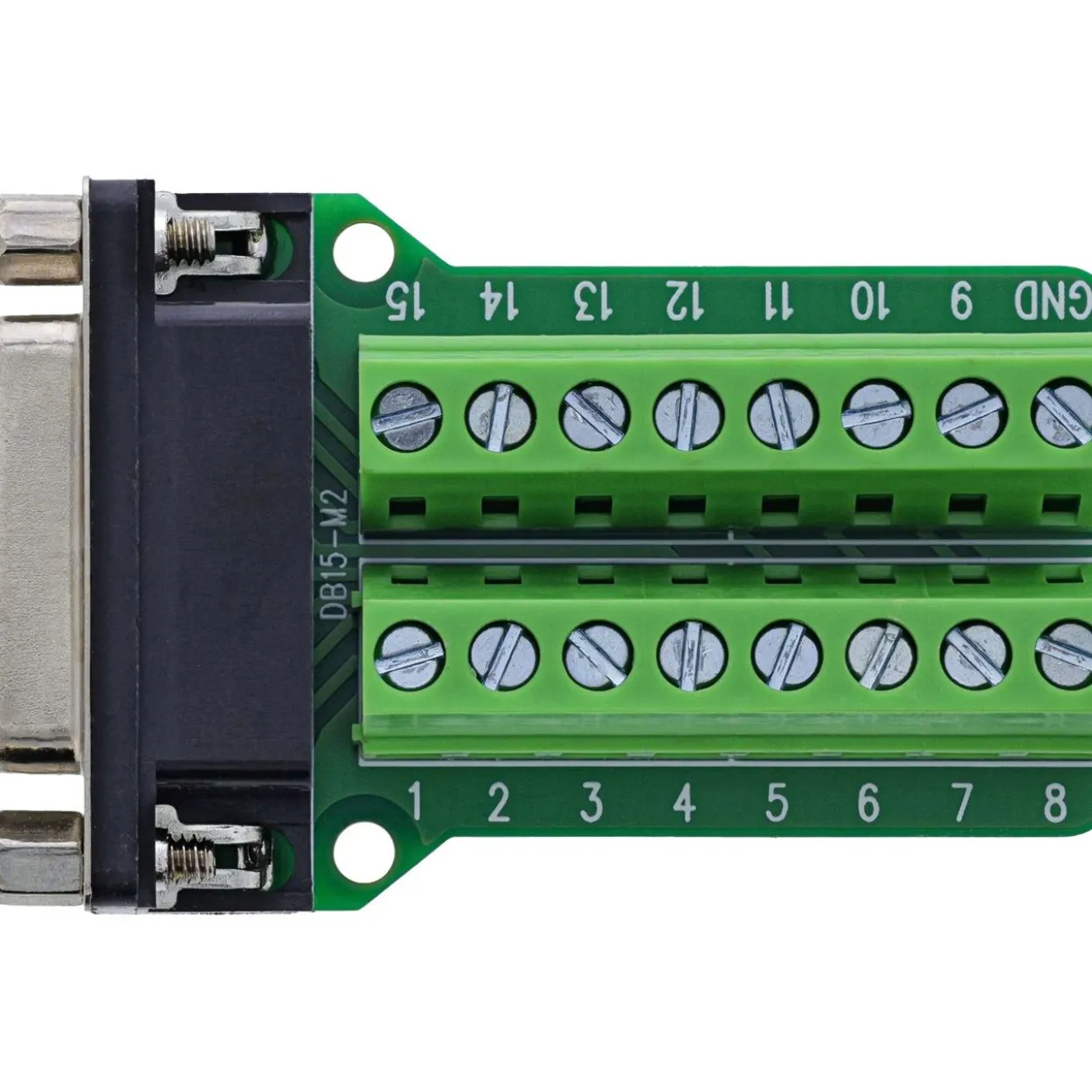

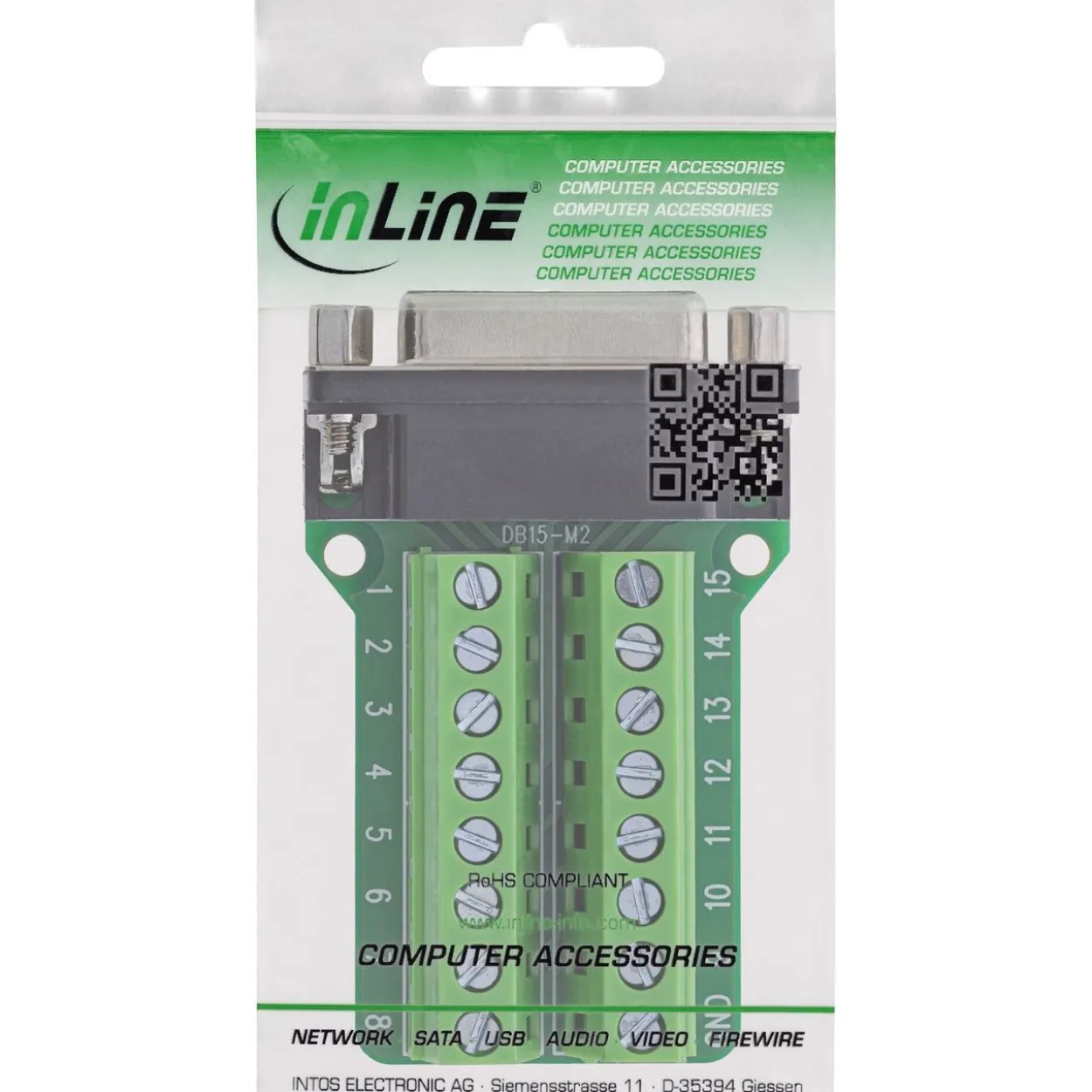

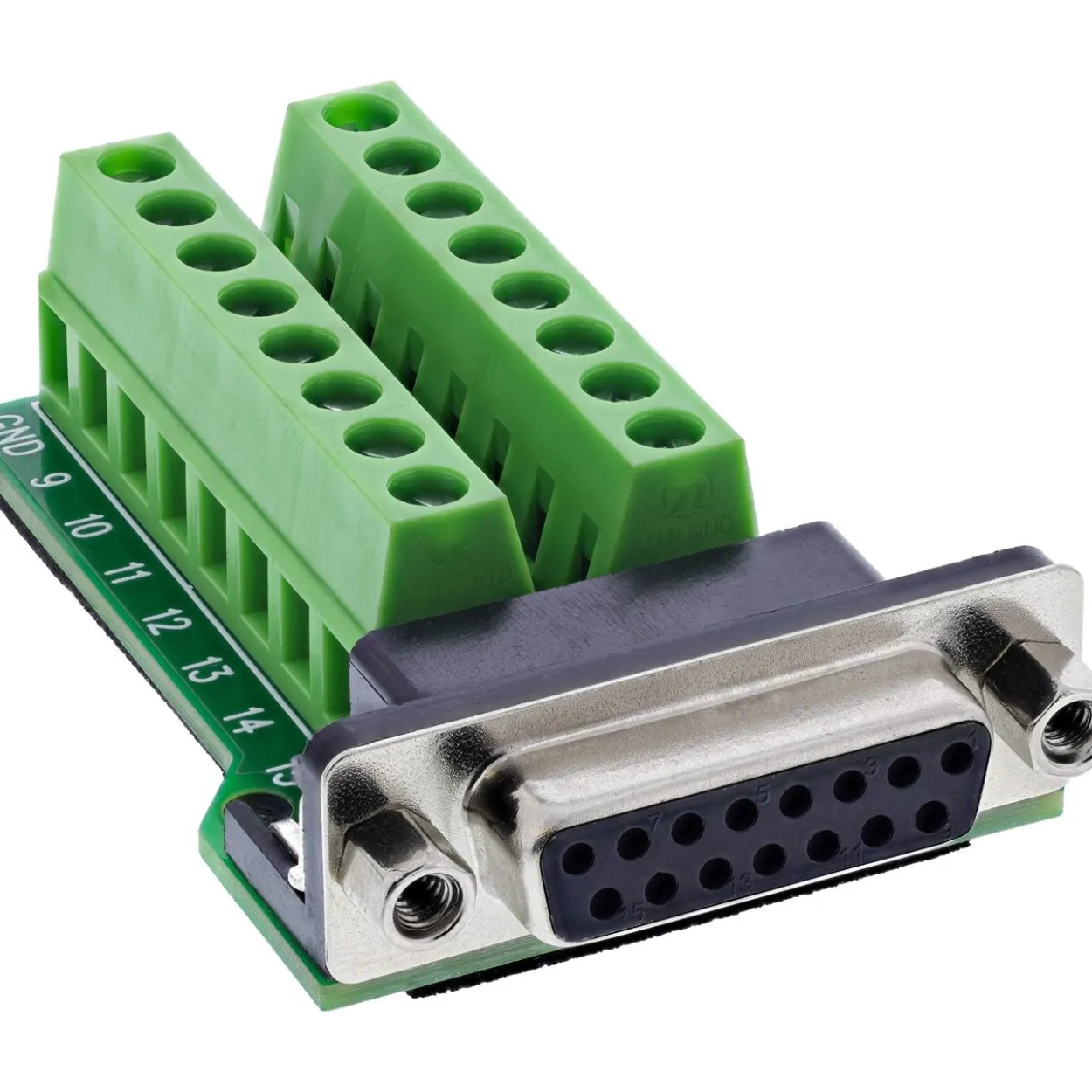

InLine D-Sub 15 Terminalblock, Buchse, 2-reihig, Schraubklemme

Artikelbeschreibung

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung durch Schraubsicherung: Die 2-reihige D-Sub-15 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckern.
Vielfältig einsetzbar in der Industrie:Ideal für serielle Steuerleitungen in der Automatisierung, im Maschinenbau, bei Prüfplätzen oder in der Signalverteilung.
Kompakte Bauform: Mit ca. 62,5 × 31 × 16 mm lässt sich der Terminalblock platzsparend in bestehende Installationen integrieren – auch bei hoher Kontaktdichte.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung.
Der InLine® D-Sub 15 Terminalblock mit Buchse in 2-reihiger Ausführung bietet eine flexible Lösung für die Verdrahtung von seriellen Signalen. Die Schraubklemmen mit Druckplatte ermöglichen den Anschluss von Einzeladern im Bereich 18–26 AWG – ganz ohne Löten. Die werkzeugunterstützte Betätigung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die integrierte Schraubsicherung (UNC #4-40) sorgt für eine stabile Verbindung mit passenden Steckverbindern – auch bei Vibration oder häufiger Betätigung. Die kompakte Gehäuseform eignet sich für den Einsatz in industriellen Steuer- und Diagnoseanwendungen.
D-Sub 15 Buchse:2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:ca. 63 × 39 × 18 mm (L × B × H)

InLine 92502A. Stecker: Terminal block / D-Sub 15, Produktfarbe: Schwarz, Grün, Steckerverbindung (Anschluss): Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV mark. Abmessungen (BxTxH): 39 x 63 x 18 mm, Gewicht: 35 g, Breite: 39 mm. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Ursprungsland: Taiwan
