Geräteeinbauträger Telegärtner für Anschlussdosen

Artikelbeschreibung

Die Datenanschlussdose AMJ45 vereint viele Merkmale in einer Bauform zu einem attraktiven Preis-Leistungsverhältnis. Meistens stellen Sie erst auf der Baustelle fest, aus welcher Richtung Sie die Kabel zuführen können. Kein Problem mit der AMJ45 – wählen Sie eine von 8 möglichen Richtungen in 45 Grad-Schritten vor Ort aus. Mit dem Aufputz-Set von Telegärtner verwandeln Sie die AMJ45 in eine Aufputzdose und bis zu 3 Stück passen in einen Bodentank-Gerätebecher.
Ein Kernmerkmal der Serie AMJ45 ist eine RJ45-Buchse für 8-polige Stecker mit automatisch arbeitenden, federnden, seitlichen Reduzierelementen, die einen exakten Sitz auch der schmaleren 6-poligen RJ11/12-Stecker im Buchsenelement bedeuten (nur Cat.5e- und Cat.6/Class E-Anschlussdosen). Darüber hinaus ist die Anschlussdose AMJ45 mit den Abdeckungen aller bekannten Schalterprogamm-Hersteller kombinierbar. Weitere Merkmale wie Staubschutz-Klappen, direkt steckbarer Erdungsanschluss, klappbares unverlierbares Beschriftungsfeld, ein vollgeschirmtes Metallgehäuse, eine trennbare 5×1 – Verpackung etc. werden Ihnen die Entscheidung erleichtern, Ihren Lageraufwand zu reduzieren.
Die Datenanschlussdosen der Serie VAD® Cat.6/Class E zeichnen sich durch gute Übertragungseigenschaften und einen besonders montagefreundlichen Aufbau aus. Die übertragungstechnischen Eigenschaften werden in einer Übertragungsstrecke Klasse E (Channel) nach ISO/IEC 11801 Ausgabe 2 mit guter Reserve erfüllt und sind durch Zertifikate belegt. Die Kanaleinbauversion weist darüber hinaus einen Höhenausgleich auf, der verschiedene Kombinationen von Gerätebechern mit Kabelkanälen und 50×50 Zentralplatten von Schalterprogrammen ermöglicht.
Die ungeschirmte Datenanschlussdose UMJ45 vereint viele Merkmale in einer Bauform zu einem attraktiven Preis-Leistungs-Verhältnis. Meistens stellen Sie erst auf der Baustelle fest, aus welcher Richtung Sie die Kabel zuführen können. Kein Problem, mit der UMJ45 – wählen Sie eine von 8 möglichen Richtungen in 45 Grad-Schritten bei der UP und 4 mögliche Richtungen bei der AP in 90 Grad Schritten vor Ort aus. Darüber hinaus ist die Anschlussdose UMJ45 mit den Abdeckungen aller bekannten Schalterprogamm-Hersteller kombinierbar. Optional sind UMJ45-Anschlussdosen mit vormontierte Spreizkrallen, für UP-Leerdosen ohne Schraubbefestigung, lieferbar. Ein Kernmerkmal der Serie UMJ45 ist eine RJ45-Buchse für 8-polige Stecker mit automatisch arbeitenden, federnden, seitlichen Reduzierelementen, die einen exakten Sitz auch der schmaleren 6-poligen RJ11/12-Stecker im Buchsenelement bedeuten (nur Cat.5e- und ISDN-Anschlussdosen). Weitere Merkmale wie die Kompatibilität zu den 50×50-Zentralplatten der AMJ45, nachrüstbare Staubschutz-Klappen, optional lieferbare Zentralplatten mit klapp- und unverlierbarem, transparentem Beschriftungsfeld (nur für 2-fach-Dosen) und die formschöne eigenständige AP-Bauform werden Ihnen die Entscheidung erleichtern, Ihren Lageraufwand zu reduzieren.
Die designfähigen ISDN-S0-Anschlussdosen der Serie UMJ45 bilden ein Installationssystem auf der Basis von 8-poligen RJ45-Buchsen entsprechend der Norm EN60603-7 für den ISDN S0-Bus. Die Anschaltung erfolgt 4-, 6-, oder 8-polig. Die 4-polig angeschalteten ISDN-S0-Anschlussdosen sind entsprechend den Vorgaben der Deutschen Telekom mit 1a; 1b für Senden und 2a; 2b für Empfangen gekennzeichnet. Die Dosen sind mit einer 50×50 mm Zentralplatte ausgerüstet und daher in den Schalterprogrammen anderer Hersteller einsetzbar. Die Anschlussbuchsen sind 45° nach unten geneigt. Die UP0-Schnittstelle ist eine zweiadrige Schnittstelle für Telekommunikationsanlagen.

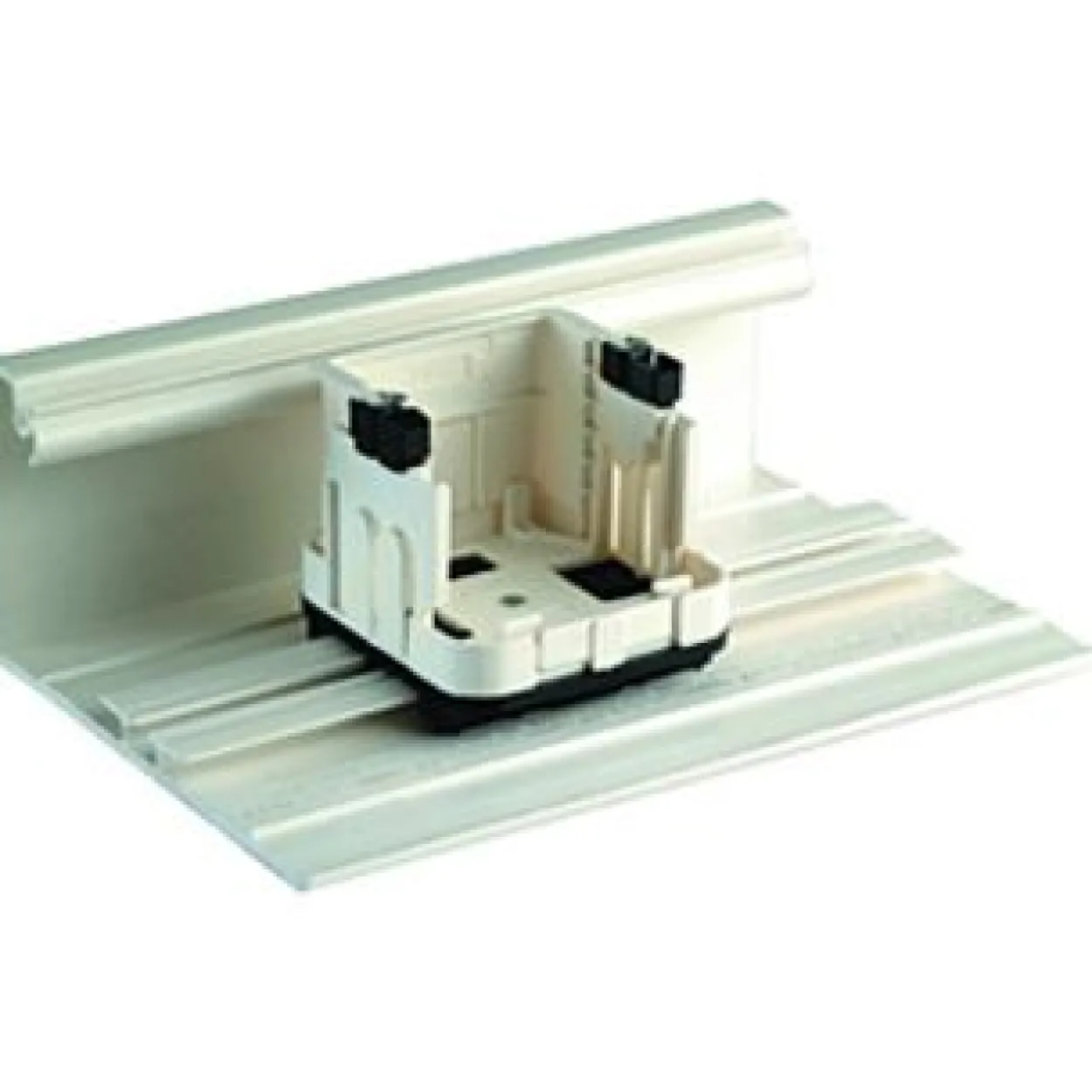

Für alle gängigen Elektro-Installations-Brüstungskanäle bietet die Fa. Telegärtner zum Einbau von Kommunikationsanschlussdosen einen Geräteeinbauträger an. Der Geräteeinbauträger ermöglicht dem Installateur eine montagefreundliche und platzsparende Installation der Kommunikationsanschlussdosen in ein neues oder bestehendes Brüstungskanalsystem. Dabei sind die geforderten Biegeradien für die Kupfer- und Glasfaserkabel berücksichtigt. Zur Trennung gegenüber netzspannungsführenden Kabeln und Teilen kann die mitgelieferte Halbschale wahlweise aufgesteckt werden. Der Geräteeinbauträger ist einsetzbar in den Kanalsystemen diverser Hersteller wie z.B. Ackermann, Rehau, Tehalit, etc. Die Befestigung erfolgt auf C-, Hut- und Kombischienen in der 35 mm-Spur.
Für den flexiblen Einsatz bietet Telegärtner ein breites Sortiment an verschiedensten Applikationen, in denen die AMJ- und UMJ-Module und Kupplungen montiert werden können. Hierzu werden keine zusätzlichen Adapter benötigt.

Universal-Geräteeinbauträger für Anschlussdosen im Brüstungskanal

Technische Daten
